很荣幸为您介绍系列球阀系列三片式内螺纹球阀产品，产品，，三片式内螺纹球阀是温州凯豪阀门有限公司的重点产品之一；下面是凯豪阀门公司为您精选的三片式内螺纹球阀系列三片式内螺纹球阀产品，三片式内螺纹球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
一、Q11F三片式内螺纹球阀产品特征
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W。O。G）
螺纹类型：G。NPT。BSPT。BSP。DI259/2999
二、Q11F三片式内螺纹球阀主要连接尺寸及重量
三片式内螺纹球阀结购图：

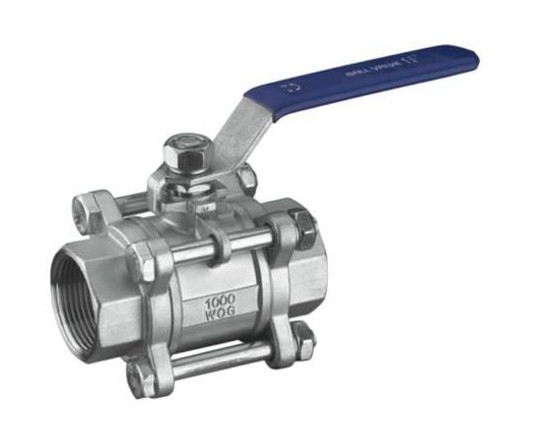

三片式内螺纹球阀实物参考：
| SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
| L | 68 | 68 | 72 | 82 | 90 | 112 | 120 | 145 | 185 | 210 | 268 |
| H | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
| E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
三、Q11F三片式球阀主要件材料
| 件名称 | 材质 | |
| 阀体 | 不锈钢CF8M | 碳钢 |
| 密封圈 | 聚四氟乙烯PTFE | 碳钢WCB |
| 阀盖 | 不锈钢CF8M | 聚四氟乙烯PTFE |
| 球体 | 不锈钢SS316 | 不锈钢SS316 |
| 阀杆 | 不锈钢SS316 | 不锈钢CF8M |
| 螺母 | 不锈钢SS304 | FCD45 |
| 垫圈 | 不锈钢SS304 | FCD45 |
| 手柄套 | 塑料 | 塑料 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |
| 阀杆螺母 | 不锈钢SS304 | B7 |
| 填料压盖螺母 | 不锈钢SS304 | FCD45 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 螺栓 | 不锈钢SS304 | B8 |
产品订货须知：
㈠三片式内螺纹球阀产品名称与型号㈡三片式内螺纹球阀公称压力㈢三片式内螺纹球阀公称通径㈣三片式内螺纹球阀连接法兰标准㈤三片式内螺纹球阀阀体材质㈥三片式内螺纹球阀额定流量系数㈦三片式球阀工作介质㈧三片式球阀介质温度㈨三片式球阀是否带附件以便为您正确选型.
二、若已经由设计单位选定凯豪阀门公司的三片式内螺纹球阀型号，请按三片式内螺纹球阀型号直接向我凯豪阀门公司销售部订购。
三、当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯豪阀门为您审核把关。
