- 产品品牌:
- 塘美瓦特斯
- 产品型号:
- J41J
- 连接形式:
- 法兰
- 材质:
- 碳钢
连接形式 | 法兰 | 材质 | 碳钢 |
公称通径 | 15-500(mm) | 适用介质 | 弱酸碱介质 |
压力环境 | 常压 | 工作温度 | 常温 |
标准 | 国标 | 外形 | 大型 |
流动方向 | 单向 | 驱动方式 | 手动 |
零部件及配件 | 配件 | 形态 | 隔膜式 |
类型(通道位置) | 二通式 |

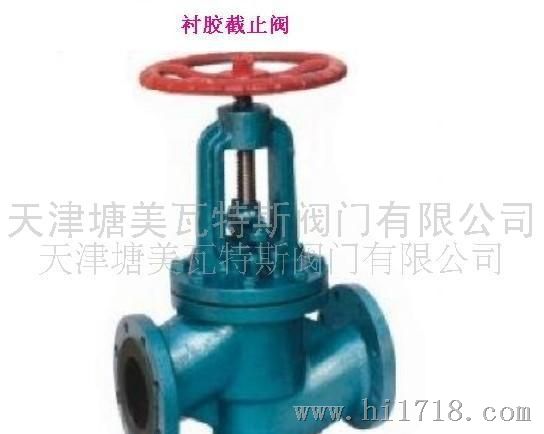

用途; 衬胶截止阀专用于控制非腐蚀或一般腐蚀介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于工作温度和液体的管路 一、截止阀是指关闭(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门,在管路上主要用来接通或截断管路中的介质,但不能做节流用。二、设计规范遵循GB 12233、GB 12235、ANSI B16.34标准。三、驱动方式手动、齿轮传动、气动(常开或常闭)、电动。法兰连接截止阀设计与制造符合中国国家标准基本结构形式: 直通式直流式 公称压力PN1.0~2.5(MPa)公称通径DN15~350(mm)基本型号(全衬里)手动J41J J41FS齿轮传动J441J J441FSJ45J J45FSJ541J J541FS气动J6B41J J6B41FS电动J941J J94FS遵循规范STANDARD设计于制造GB 12233/GB 12235结构长度GB 12221(长-短系列)法兰尺寸JB 78/JB 79(GB,HG,SH)压力试验GB/T 13927标志GB 12220供货GB/T 12252二、主要零部件材料表:序号零件名称灰铸铁铸钢不锈钢超低碳不锈钢ZCPRPLRL1阀体、阀盖HT250WCBCF8CF8MCF3CF3M2阀瓣、阀杆351Cr131Cr18NI91Cr18Ni12Mo2Ti00Cr18Ni1000Cr17Ni14Mo23活节螺栓35351Cr17Ni21Cr17Ni21Cr17Ni21Cr17Ni24衬里层/阀座衬硬橡胶(NR)FEP(F46) PCTFE(F3)PFA(可溶性聚四氟乙烯)5填料PTFE(F4) PTFE(F4)6填料压盖WCBWCBCF8CF8MCF3CF3M7阀杆螺母ZCuAl10Fe3 ZCuAl10Fe38螺栓35351Cr17Ni21Cr17Ni21Cr17Ni9Ti1Cr17Ni9Ti9螺母45450Cr18Ni90Cr18Ni90Cr18Ni90Cr18Ni910手轮HT200HT200WCCWCCWCCWCC销售热线: 0532-8563 6636 图文传真:0532-8563 6656移动电话:1370 6427 055 QQ: 335 1358天津塘美瓦特斯阀门有限公司青岛销售处
