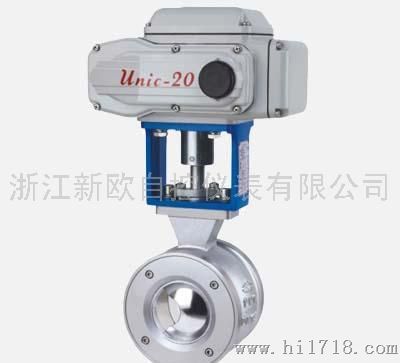

ZDRV电动V型球阀

产品品牌：

新欧

产品型号：

ZDRV

材质：

碳钢

连接形式：

法兰

公称通径：

15-400 mm

概述 ZDRV型电动V型球阀是一种直角回转结构的控制阀，其由回转型角行程电子式电动执行器和V型球阀结构组成，以电源电压为动力，接受工业自动化控制仪表来源的电流信号或电压信号的输入，可实现对工艺管路中流体介质的比例调节和二位开关控制。Ｖ型球阀阀芯设计成带有特殊形状的Ｖ型缺口，具有的流量特性和控制功能，适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切力及自洁性能，尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动控制系统。 主要零件材料

材料\材料代号		C	P	R
主 要 零 件	阀 体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	球 体	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀 杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯 对位聚苯 硬质合金钢
	填 料	聚四氟乙烯 柔性石墨
适 用 工 况	适用介质	水、蒸汽、油品	硝酸碱类	醋酸类
	适用温度	-28℃ - 500℃

  主要技术参数

公称通径D（mm）		25	32	40	50	65	80	100		125	150	200	250	300
额定流量系数Cv		32	43	78	90	160	250	360		610	1120	1850	2950	3700
公称压力PN（MPa）		1.6、2.5、4.0、6.4
流量特性		近似等百分比（参见典型曲线图）、直线性、快开特性
阀板转角（度）		0°～90°
允许泄漏量等级		软密封：零泄露 硬密封：≤10--5额定流量系数
执行器型号		HL、3810R、PSQ HQ或QB型
作用形式		开关型、智能调节型、（隔爆型）
电源电压		AC220V 50Hz或AC380V 50Hz
调节型	输入信号	0～10mA、4～10mA 、1-5VDC
	输入信号	0～10mA、4～10mA 、1-5VDC
	基本误差	≤±1.5%
	回 差	≤1.5%
	死 区	≤0.3%
	可调节比	250:1							300:1
开关型	电源电压	AC220V/AC380V/AC110V
	反馈信号	有源触点信号、无源触信号（可选）

  订货须知 1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件 篇幅有限，未能尽详。如有任何技术问题，欢迎来电来函，我们一定竭诚为您提供优质的服务。欢迎访问新欧网站https://www.zjxno.com
