- 产品品牌：
- 朝光
- 产品型号：
- ZJHF（H）
- 产品用途：
- 调节
- 质保时间：
- 2013-04-14
- 质保时间：
- 2013-04-14
- 材质：
- 不锈钢
- 连接形式：
- 法兰
气动三通调节阀
气动三通调节阀标准，气动三通调节阀尺寸，气动三通调节阀作用，气动三通调节阀原理 - 上海朝光阀门有限公司
[https://www.cgvalves.com/html/list_14.html]
在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。
气动三通调节阀的优点：
1、气动三通调节阀不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动
2、气动三通调节阀管路上能对流体起到调节
3、气动三通调节阀阀体的调节范围广泛，如调节压力，流量，温度等
公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K
公称通径或口径：DN10～500、NPS 1/2 ～36"
连接方式：法兰、对焊、螺纹等
适用温度：-196℃～700℃
驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动
阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。
选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
上海朝光阀门是调节阀的生产厂家，这里有我们为您精选的调节阀产品信息、行业资讯、价格行情等， 朝光阀门将尽我们所能满足你所有的产品需求！
上海朝光阀门有限公司
电话：021-51691726
传真：021-51691726
【阀门：https://www.cgvalves.com】
【阀门：https://www.021fm.cn】
地址：上海市闵行区龙茗路1897弄98号

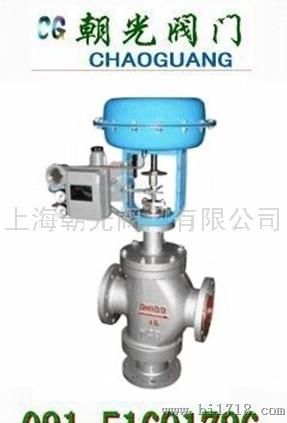

供应朝光ZJHF（H）气动三通调节阀-气动调节阀-进口调节阀产品细节图：
产品简介：
ZJHF（H）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用
，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换
使用。
阀体
阀体形式：三通铸造球型阀
产品名称：气动三通调节阀
产品型号：ZJHF（H）
公称通径：20-300mm
公称压力：PN1.6 4.0 6.4MPa
连接形式：法兰式按JB78-59 JB79-59
材料：HT200 ZG230-450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
结构特点
1、气动三通调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制（段幅信号），从而改变阀芯开度位移，达到对流体介质的工艺参数调节控制
2、气动三通调节阀按作用模式可分；
正作用：气闭式（当信号压力增大时阀位向下位移），《B型》
反作用：气开式（当信号压力增大时阀位向上位移），《K型》
