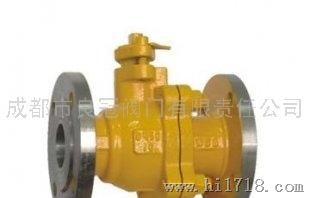

四川燃气球阀产品简介
天燃气球阀采用成形聚四氟乙烯填料,适用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动。球阀价格,球阀报价,球阀厂家。
四川天然气球阀详细介绍
一、产品[球阀]的详细资料:
产品型号:Q41F
产品名称:四川天燃气球阀
二、产品特点:
四川天燃气球阀采用成形聚四氟乙烯填料,适用于大多数高中压燃气输送场合,手柄操作力矩平稳,O形密封圈用来防止外部杂质进入阀门内部。并保持阀门长期密封性能,大于DN150的球阀采用蜗轮驱动。球阀价格,球阀报价,球阀厂家。
三、主要设计参数:
设计、制造:GB/T12237-89
法兰连接:JB/T79-94、GB9113-2000
结构长度:GB12221-89
公称通径:DN15~DN150mm
公称压力:PN1.6、2.5、4.0MP。
四、四川气动球阀主要性能参数:
公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
1.6 |
2.4 |
1.76 |
液化气、天然气等 |
-40~+80℃ |
2.5 |
3.75 |
2.75 |
||
4.0 |
6.0 |
4.4 |
五、四川燃气管道球阀主要零件材料:
阀体、阀盖 |
阀杆、球体 |
密封面 |
填料 |
WCB/不锈钢 |
不锈钢 |
不锈钢和聚四氟乙烯 |
聚四氟乙烯 |
六、四川天燃气球阀主要外形尺寸:
公称通径、 |
Q41F-25型主要连接尺寸和外形尺寸(mm) |
重量 |
||||||||
L |
D |
D1 |
D2 |
Z-фd |
H |
b |
f |
Do |
||
15 |
130 |
95 |
65 |
45 |
4-14 |
103 |
16 |
2 |
100 |
3 |
20 |
140 |
105 |
75 |
55 |
4-14 |
112 |
16 |
2 |
160 |
4 |
25 |
150 |
115 |
85 |
65 |
4-14 |
123 |
16 |
2 |
160 |
5 |
32 |
165 |
135 |
100 |
78 |
4-18 |
150 |
18 |
3 |
250 |
8 |
40 |
180 |
145 |
110 |
85 |
4-18 |
156 |
18 |
3 |
250 |
11 |
50 |
200 |
160 |
125 |
100 |
4-18 |
172 |
20 |
3 |
350 |
14 |
65 |
220 |
180 |
145 |
120 |
8-18 |
197 |
22 |
3 |
350 |
20 |
80 |
250 |
195 |
160 |
135 |
8-18 |
222 |
22 |
3 |
450 |
28 |
100 |
320 |
230 |
190 |
160 |
8-23 |
253 |
24 |
4 |
450 |
36 |
125 |
400 |
270 |
220 |
188 |
8-25 |
286 |
28 |
4 |
600 |
62 |
150 |
400 |
300 |
250 |
218 |
8-25 |
275 |
30 |
4 |
800 |
80 |
四川气动球阀主要技术参数:
公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数Kv | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 5000 | 8500 |
作用方式 | 双作用;单作用;气开式(K);气关式(B) | |||||||||||||
公称压力PN(Mpa) | 1.6 6.4 | |||||||||||||
转角范围 | 0~90。 | |||||||||||||
固有流量特性 | 快开 | |||||||||||||
工作温度t(℃) | -20~160 | |||||||||||||
气源压力Ps(Mpa) | 0.3~0.6 | |||||||||||||
法兰尺寸、型式 |
PN10、16、40GB9113-88、PN64JB/T79-94,PN10,16凸式 PN40,64凹式 或根据用户要求选配其它标准型式的法兰(如:ANSI、JIS、DIN等标准) |
订货须知:
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
供应Q41F燃气球阀,四川天然气球阀,四川天然气管道球阀
