- 品牌/商标：FLOWX
- 企业类型：制造商
- 原产地：上海

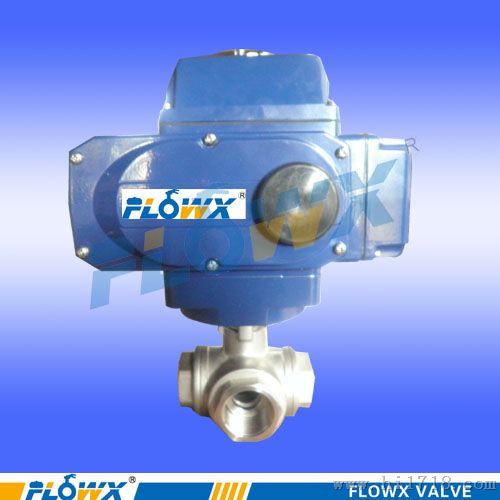

产品概述
电动三通球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。（用户在订购时需先提供流向图）
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
产品参数
| 电动执行器 | 普通开关型、无源触点开关型电位计型带电阻输出电位计型带4-20mA调节型输入输出4-20mA |
| 防爆电动执行器 | EX dⅡBT4 EX d11 CT6调节型、开关型 |
| 电压 | AC220V AC110V AC380DC12V DC24V DC110V |
| 公称通径 | DN15-300mm |
| 公称压力 | 1.6-6.3MPa |
| 适用温度 | PTFE:-30~+180℃PPL:-30~+250℃ |
| 连接方式 | 法兰式 |
| 阀体结构 | T型、L型 |
| 阀体材质 | WCB、304、316、316L |
| 阀板材质 | WCB、304、316、316L |
| 阀座衬里 | PTFE、PPL |
| 适用介质 | 蒸汽、水液，气体等 |
| 电动阀门接线图及工作原理 | |
三通球阀L型流向图
三通球阀T型 流向图
电动三通球阀 尺寸图
| 通径(mm) | 英寸 | 压力(Mpa) | 尺寸（mm） | |||||||
| L | D1 | D2 | D3 | D4 | T | H | n-￠m | |||
| 15 | 1/2 | 1.62.54.0 | 150 | 15 | 45 | 65 | 95 | 16 | 53 | 4-14 |
| 20 | 3/4 | 160 | 20 | 58 | 75 | 105 | 18 | 58.5 | 4-14 | |
| 25 | 1 | 180 | 25 | 68 | 85 | 115 | 18 | 70 | 4-14 | |
| 32 | 1 1/4 | 190 | 32 | 78 | 100 | 140 | 18 | 77.5 | 4-18 | |
| 40 | 1 1/2 | 212 | 38 | 88 | 110 | 150 | 18 | 86.5 | 4-18 | |
| 50 | 2 | 230 | 49 | 102 | 125 | 165 | 20 | 92 | 4-18 | |
| 65 | 2 1/2 | 1.6 | 290 | 63 | 122 | 145 | 185 | 18 | 107 | 4-18 |
| 1.5/4.0 | 290 | 63 | 122 | 145 | 185 | 22 | 107 | 8-18 | ||
| 80 | 3 | 1.6 | 310 | 75 | 138 | 160 | 200 | 20 | 119 | 8-18 |
| 1.5/4.0 | 320 | 75 | 138 | 160 | 200 | 24 | 119 | 8-18 | ||
| 100 | 4 | 1.6 | 350 | 99 | 158 | 180 | 220 | 20 | 150 | 8-18 |
| 1.5/4.0 | 370 | 99 | 162 | 190 | 235 | 24 | 150 | 8-18 | ||
| 125 | 5 | 1.6 | 380 | 122 | 185 | 210 | 245 | 22 | 200 | 8-18 |
| 150 | 6 | 1.6 | 440 | 145 | 210 | 240 | 280 | 24 | 240 | 8-23 |
| 200 | 8 | 1.6 | 550 | 199 | 265 | 295 | 335 | 26 | 300 | 12-23 |
| 250 | 10 | 1.6 | 670 | 245 | 320 | 355 | 405 | 30 | 380 | 12-25 |
| 300 | 12 | 1.6 | 720 | 295 | 375 | 410 | 460 | 30 | 440 | 12-25 |
