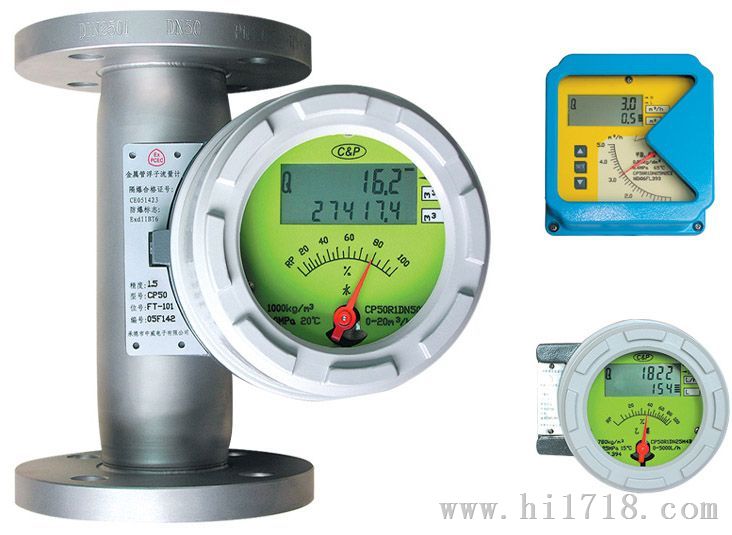

 WX-LZ金属管转子流量计

一、概述 WX-50L系列金属管转子流量计用于封闭管道中液体、气体或蒸汽的流量测量，在过程控制中的广泛应用，特别适合中小流量的控制和测量。 它是由锥管、浮子、指示器、转换器组成。流体流进锥管浮子上升，其升力M与重力G平衡时，浮子的位移通过磁钢传递给指示器就地指示流量或再由转换器转换成相应的电信号(二线制4-20mA,三线制0-10 mA,四线制4-20 mA、0-20mA)可与DDZ-Ⅱ、 DDZ-Ⅲ型电动单元组合仪表，I系列、EK系列等仪表匹配，也可与计算机联网实现流量的远距离显示，记录、调节，积算和控制。 1. 设计合理，工作可靠，指示器部分属于免修部件，耐腐蚀、耐高温、高压，防尘、防滴、防爆。 根据用户要求可同时指示标准状态流量和实际工作状态的流体流量(根据用户提供、流量、温度、密度、压力等参数由计 算机计算完成)亦即可作2-3种刻度指示，输出信号和刻度一致而且线性。  2. 输出模拟信号0-10mA、4-20 mA或0-20 mA可配我厂模拟信号-频率转换器，输出频率信号并可显示累积流量。  3. 管道与流量传感器连接有多种形式的结构和尺寸为方便设计院设计，基型流量传感器安装高度为250mm,过滤器安装高度 为100mm和50mm二种，亦可按客户要求定制。  4. 流量传感器除基材1Cr18Ni9Ti外亦可选用0Cr18Ni9Ti 0Cr18Ni12Mo2Ti(钼二钛)；镍基合金(hastelloy哈氏合金) 如0Cr16 Ni60Mo16W4;内衬聚四氟乙烯(PTFE)4F或46F、玻璃、橡胶等。  5. 各项性能指标均不低于国外同类产品。  6. 流量计耐高温可达400℃，小口径耐压可达10MPa以上。  7. 为防止测量气体或蒸汽时，浮子的跳动产生的误差专门设计了阻尼器，亦可适用于较大脉动的流体测量。  8. 流量计的进出口位置有：下-上；左-右(平)；右-左(平)；下-上横；下横-上横；  9. 根据用户需要有指示型；电远传；上下限报警装置；现场累积显示；保温；冷却夹套；并备有各种规格式样的过滤器，安 装高度可由客户定。  10. 我公司专门为用户生产各种特殊规格、特殊用途的流量计，请与我公司联系。 二、技术参数 测量范围:水(20℃)1-200000 l／h 空气(20℃，0．1013MPa)0．03－4000m3／h 参见流量表，特殊流量可订制 量程比：标准型10：1 特殊型20：1 ： 标准型1．5级 特殊型1．0级 压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型： DN15－DN50 25MPa ?DN80-DN200 16MPa 夹套的压力等级为1．6MPa 特殊型在选型和订货前应与工厂协商 压力损失：7kPa-70kPa 介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃ 高温型：可达400℃ 介质粘度：DN15: <5mPa.s(F15.1-F15.3) <30mPa.s(F15.4-F15.8) DN25: <250mPFa.s DN50-DN150: <300mPa.s 环境温度：液晶型－30℃－+85℃ 指针型－40℃－+120℃ 连接形式：标准型：DIN2501标准法兰 特殊型：由用户指定的任意标准法兰或螺纹 电缆接口：M20＊1．5 供电电源：标准型24VDC二线制4－20mA(10．8VDC－36VDC) 交流型：85－265VAC ? ?50HZ 电池型：3．6V@4AH镍氢电池 报警输出：上限或下限瞬时流量报警 标准型：集电极开路输出(100mA@30VDC内部阻抗100欧) 特殊型：继电器输出(触点容量5A@250VAC) 脉冲输出：累积脉冲输出，小间隔50毫秒 液晶显示：瞬时流量显示数值范围：0－50000 累计流量显示数值范围：0－ 防护等级：IP65 防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6 三、流量范围  代号 测量管结构 WX-50 下进上出 WX-51 下进上横出 WX-52 下横进上横出 WX-53R 右进左出 WX-53L 左进右出   代号 接液材质 R0 0Cr18Ni2Mo2Ti R1 1Cr18Ni9Ti Rp PTFE T1 钛合金 Rl 316L   代号 管道口径 DN15 15 DN25 25 DN50 50 DN80 80 DN100 100 DN150 150 DN200 200   代号 附加结构 无   T 夹套型 Z 阻尼型 G 高温型 Y 高压型   代号 指示器形式代码组合 M1 就地指示器，机械指示瞬时流量 M2 供电型，机械指示瞬时流量，液晶显示瞬时/累积流量 M3 供电型，无机械指示，液晶显示瞬时/累积流量   代码 供电方式 无 只限M1指示器 A 220VAC，4－20mA输出 B 电池供电，无输出 C 24VDC，二线制供电，4－20mA输出 D 24VDC，三、四线制供电，4－20mA输出   代号 防爆标志 l 本安iaCT5方型壳体 d 隔爆Diibt4园壳体   代号 报警或脉冲输出 无 无报警或脉冲输出 K1 上限报警或一路脉冲输出 K2 下限报警或一路脉冲输出 K3 上、下限报警或双路脉冲输出 金属管浮子流量计安装示意图金属管浮子流量计的安装注意事项为了能让金属管浮子流量计正常工作且能达到一定的测量，在安装流量计时要注意以下几点：    ·金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°； ·为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀； ·金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段； ·如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器； ·当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作； ·为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游： ·测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。 ·安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形； ·带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命

1、高温型结构(G型)
  高温结构型(G型)是用于介质温度过高或过低而需要对测量管采取保温隔热措施的介质的流量测量。高温型结构是加大了测量管与指示器之间的距离来增加散热、增加隔热材料厚度，保证指示器工作在允许的环境温度范围内。选型为"G"型。
G型金属管转子流量计可以测量温度达-80℃-+300℃的介质的流量。

2、带阻尼器装置的结构(Z型)
阻尼器结构型用于流量计入口流量(压力)不稳定时的介质流量测量，特别是对于气体的测量。它的结构如图所示.

3、夹套型结构(T型)
夹套型结构用于对需要伴热或冷却(如高粘度和易结晶)的介质的流量测量。在夹套中通过加热或冷却介质，使低沸点、低凝固点流体不汽化和不结晶。
伴热介质的导入和导出连接,标准型要用HG20594-97 DN15 PN1.6法兰,其它的法兰规格连接可与生产厂标明,夹套的压力等级为1.6MPa.
夹套型流量计结构见FA标准型流量计法兰、外形尺寸图。

4、高压型结构(Y型)
高压型结构用于被测介质压力大于标准的压力等级的流量测量。高压型结构如下图所示。目前FFM64系列的压力可以达到32MPa。另外高压型流量计可提供内置磁过滤器型，安装高度均为350mm。FA、FB和FC型压力为10MPa.

高压型外形尺寸及重量

注:1、G为仪表重量(kg)

WX-FZ金属管转子流量计的安装注意事项

为了能让金属管转子流量计正常工作且能达到一定的测量，在安装流量计时要注意以下几点：
  ·金属管转子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；
·为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管转子流量计应加装旁路管道和旁路阀；
·金属管转子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；
·如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；
·当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；
·为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：
·测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在转子处产生气压降而引起数据失真。
·安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；
·带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。

一．型号说明

参考流量

三．转换器形式


四、外形及安装尺寸


夹套连接法兰标准为:GB/T9119 PN1.6 DN15
五、安装形式
    金属管转子流量计垂直安装，流量计中心线与铅垂线的夹角不超过5°，在流量计的上游须保证五倍公称通径的入口直管段，下游保证250mm出口直管段。如果介质中含有固体杂质，应在流量计上游加装过滤器；如果介质中含有铁磁性物质，应在流量计的上游安装磁过滤器。为了便于维护和清洗且不影响生产，建议安装旁通管路。为了避免由于管道引起的流量计变形，安装法兰必须与仪表同轴并且相互平行，并适当地支撑管道以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游。用于测量气体时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作。


六、附件
    可为用户提供前后直管段、配对法兰、磁过滤器、气体阻尼装置等附件。如果介质中含有铁磁性颗粒，就应在流量计入口处安装磁过滤器。磁过滤器中装有以螺旋方式排列的磁棒，以限度地减小压力损失，每个磁棒均由PTFE聚四氟乙稀包裹，防止介质的腐蚀。
    磁过滤器的结构见图：

               磁过滤器结构                                                                     衬PTFE磁过滤器结构

七、限位开关报警装置
     限位开关报警装置在指示器中的部分由感应头、铝片等组成，感应头被安装在能被指针轴上的铝片切割的位置，通过改变感应头的位置可以任意设定限位值。感应头输出信号给金属转子流量指示控制仪。
    技术参数
    1.供电电源：24V AC±10%
    2.功耗：≤3W
    3.工作温度：-25℃～60℃
    4.输出触点容量：24VAC 3A
      接线图


    报警点的改变须打开前盖,松开刻度盘上的小指针的螺钉,调整到需要的位置后,再将螺钉紧固,后装好前盖。
八、设计选用及订货须知     1.根据测量流体是气体或液体,正确远用气体或液体金属管转子流量计。
    2.被测流体无腐蚀性选用普通型，有腐蚀性选用耐腐型。
    3.订货时请注明被测介质名称、流量、管道通径及工作压力、温度、密度、粘度等情况。我公司根据用户提出的密度等进行刻度修正，制作特殊的流量标尺。
    4.根据被测流体的测量范围、应用场合等选择合适型号的规格品种。如有特殊要求的流量计，请来公司或来函与销售部联系。
