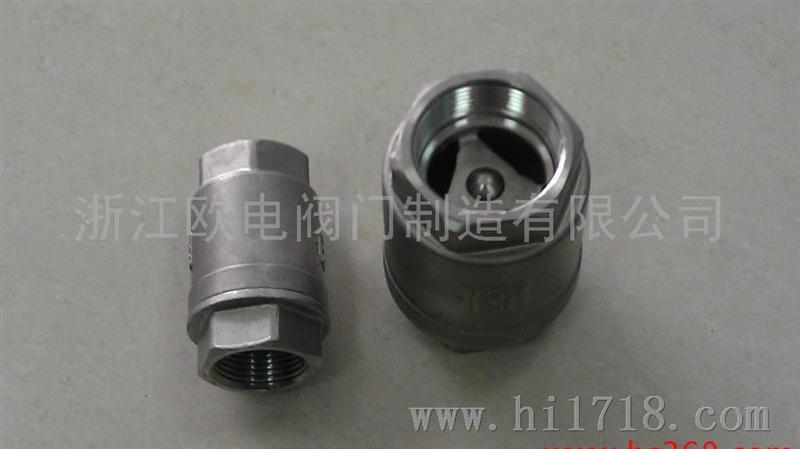

- 产品品牌：
- 欧电 欧克 其他
- 产品型号：
- H12W
- 产品用途：
- 防止介质倒流
- 质保时间：
- 2013-02-21
- 质保时间：
- 2013-02-21
- 种类：
- 其它
- 连接形式：
- 螺纹
- 结构形式：
- 旋启式
简介 启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构
止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。
安装
止回阀(Check Valve)的安装应注意以下事项
1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
止回阀分类
一、按材质分类
1.铸铁止回阀
2.黄铜止回阀
3.不锈钢止回阀 止回阀结构特点 栓接阀盖，旋启式和升降式阀瓣 金属密封面。
阀体和阀盖连接形式
Class150~Class900采用栓接阀盖；Class1500~Class2500采用自压密封式阀盖。
阀盖垫片形式
Class150~Class300止回阀采用不锈钢石墨缠绕垫片；Class600止回阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；Class900止回阀可采用金属环垫片，Class1500~Class2500止回阀采用自压密封金属环。
阀座
碳钢止回阀阀座通常采用锻钢材料，阀座密封面可根据客户要求喷焊硬质合金，NPS≤10''的止回阀采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≥12截止阀采用焊阀座结构；不锈钢止回阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢止回阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。
铸钢旋启式止回阀的结构特征
大口径的止回阀设计有吊环，方便起吊。
栓接阀盖，中法兰垫片的型式可根据压力等级的不同进行选择；
CLASS600的止回阀可采用压力自紧密封结构。
阀瓣限位装置，防止阀瓣打开位置过高而无法关闭。
实心销轴安装，强度高，保证了阀门的使用性能和使用寿命
摇杆具有足够的强度，关闭时有足够的自由度以利于阀瓣关闭。
阀瓣具有足够的强度和刚度，阀瓣密封面可根据用户要求堆焊金属材料或镶嵌非金属材料。
原理
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
止回阀的作用是只允许介质向一个方向流动，而且阻止反方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。
适用
需防止介质逆向流动的管段。
