- 产品品牌：
- 冈野
- 产品型号：
- Q41F-600LB
- 产品用途：
- 截止
- 材质：
- 不锈钢
- 连接形式：
- 法兰
- 结构形式：
- 浮动球球阀
本公司供应冈野美标球阀Q41F-600LB浙江质量保证，欢迎咨询洽谈。

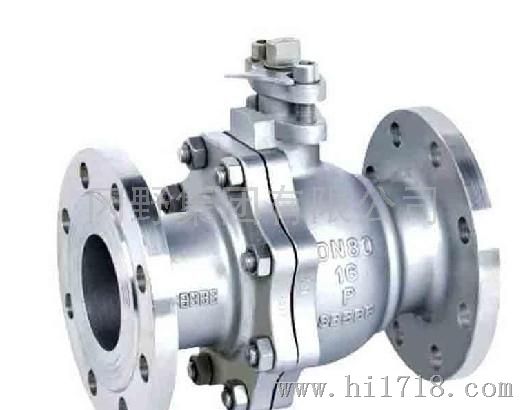

Q41F-600LB美标不绣钢球阀
Q41F美标球阀产品特点 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-20～450℃ 驱动方式：手动、气动、电动、液动等。 公称通径：DN 15-500 1/2"～20"
Q41F美标球阀技术规范 设计依据 日标系列 美标系列 设计标准 BS5351AP16DANSI B16.34 法兰连接结构长度 JIS B2002AP16DANSI B16.10 结构长度（焊接）-AP16DANSI B16.10 连接法兰 JIS B2212 B2214ANSI B16.5、B16.47 对焊端 -ANSI B16.25 试验和检验 JIS B2003AP16DAP1598
Q41F美标球阀试验压力 试验压力（MPa） 磅级（Class） 壳体试验 密封试验 1503.02.2 3007.65.6 60015.011.0 10K2.41.5 20K5.84.0
Q41F美标球阀主要零件材料
名称 WCB类 CF8类 CF3类 CF8M类 CF3M类 阀体左体 A216-WCBA315-CF8A35-CF3A351-CF8MA351-CF3M 球体 B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316L B8以上 A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M 阀杆 A182-F6aA182-F304A182-F304LA182-F336A182-F316L 阀座 PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion 阀座支承圈 A105-1025A182-F304A182-F304LA182-F316A182-F316L 弹簧 3yc-7/17-49H O形圈 NBR氟橡胶 螺柱 A193-B7A193-B8 螺母 A194-2HA194-8 产品型号：Q41F-300Lb，Q41F-600Lb 传动方式：手轮 连接方式：法兰 4 结构形式：浮动直通式 1 密封面或衬里材料：氟塑料 F 阀体材料：碳钢 C 体系标准：美标 产品特点 适用介质：水、气、油品、天然气和酸碱腐蚀性介质。 适用温度：-196～350℃ 驱动方式：手动、气动、电动、液动等。 公称通径：DN 15-250 1/2"～10" Q41F-300Lb，Q41F-600Lb美标法兰铸钢球阀技术规范 设计依据 日标系列 美标系列 设计标准 BS5351 AP16D ANSI B16.34 法兰连接结构长度 JIS B2002 AP16D ANSI B16.10 结构长度（焊接） - AP16D ANSI B16.10 连接法兰 JIS B2212 B2214 ANSI B16.5、B16.47 对焊端 - ANSI B16.25 试验和检验 JIS B2003 AP16D AP1598 设计依据 日标系列 美标系列 设计标准 BS5351 AP16D ANSI B16.34
