- 结构形式：
- 垂直板式
金属硬密封蝶阀特点
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
主要技术参数
公称通经DN（mm) 50～2000
公称药理PN（MPa) 0.6 1.0 1.6 2.5
密封试验(MPa) 0.66 1.1 1.76 2.75
强度试验(MPa) 0.9 1.5 2.4 3.75
适用温度 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
主要零部件材料
零件名称 材料
阀体 WCB、合金钢、不锈钢、QT450-10
蝶板 WCB、合金钢、不锈钢、QT450-10
阀轴 2Cr13不锈钢、合金钢
密封圈 不锈钢圈
填料 柔性石墨
采用标准
制造标准 JB/T 8527-97
法兰标准 GB9113-2000
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

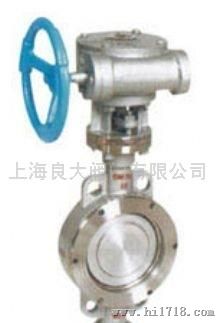

D373H-10/16/25/蜗轮传动对夹式硬密封蝶阀主要外形连接尺寸 （单位:mm）
公称通经(DN)
主要尺寸 法兰尺寸和螺栓规格
1.0MPa 1.6MPa 2.5MPa
L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
50 43 350 112 125 Ф18 125 Ф18 125 Ф18
65 46 370 115 145 Ф18 145 Ф18 145 Ф18
80 49 380 120 160 Ф18 160 Ф18 160 Ф18
100 56 42 Ф18 180 Ф18 190 Ф23
125 64 46 Ф18 210 Ф18 220 Ф27
150 70 55 Ф23 240 Ф23 250 Ф27
200 71 60 M20 295 M20 310 M24
250 76 68 M20 355 M24 370 M27
300 83 80 M20 410 M24 430 M27
350 92 83 M20 470 M24 490 M30
400 102 9 M24 525 M27 550 M33
450 114 9 M24 585 M27 600 M33
500 127 1 M24 650 M30 660 M33
600 154 1 M27 770 M33 770 M36
700 165 1 M27 840 M33 875 M39
800 190 1 M30 950 M36 990 M45
900 203 1 M30 1050 M36 1090 M45
1000 216 1160 M33 1170 M39 1210 M52
1200 254 1380 M36 1390 M45 1420 M52
