- 产品型号：
- ZZYP/W
- 材质：
- 碳钢
- 连接形式：
- 法兰

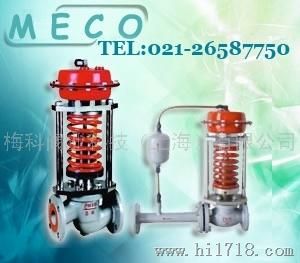

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合满足用户工况要求。
一、主要技术参数和性能指标
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
| 额定行程（mm） | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | |||||
| 公称压力（MPa） | 1.6 4.0 6.4 | |||||||||||||
| 压力调节范围（Mpa） | 15~50 40~80 60~140 120~220 160~220 200~260240~300 280~350 330~400 380~450 480~560 540~620600~700 680~800 780~900 880~~~2500 | |||||||||||||
| 流量特性 | 快开 | |||||||||||||
| 调节% | ±5 | |||||||||||||
| 使用温度（℃） | ≤350 | |||||||||||||
| 1、允许泄漏量 | 硬密封（1/h） | 单座：≤10-4阀额定容量（IV）级；双座、套筒：≤5×10-4阀额定容量（II级） | ||||||||||||
| 软密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | ||||
| 2、减压比 | 10 | |||||||||||||
| 小 | 1.25 | |||||||||||||
二、ZZY自动式压力调节阀型号ZZY
三、外形尺寸与重量
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 法兰接管尺寸（B） | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
| 法兰端面距（L） | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
|
压 力 调 节 范 围 （ Kpa ） |
15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
| A | 280 | 308 | |||||||||||||
|
200-500 |
H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
| A | 230 | ||||||||||||||
|
120-300 |
H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
| A | 176 | 194 | 280 | ||||||||||||
|
480-1000 |
H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
| A | 176 | 194 | 280 | ||||||||||||
|
600-1500 |
H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
| A | 85 | 96 | |||||||||||||
| 重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
| 导压管接头螺纹 | M1.6×1.5 | ||||||||||||||
四、订货须知
1、产品型号 2、公称通径 3、公称压力 4、工作温度范围 5、流通介质
6、压力差（管道） 7、流通能力 8、阀的密封性能要求 9、特殊要求
