朗固电子地磅 地上衡常规 4mm 厚 3吨 5吨地磅
本地上衡配有高性能的称重显示仪表，具有毛重、净重、皮重显示，自动去皮、超载和欠载指示、自动零位保持等功能。同时可选配交直流两用、RS-232C输出、并行打印输出、累计、计数、检重等功能。
1． 工作原理
图一结构图
序号 | 名称 | 说明 |
1 | 秤台（含传感器、接线盒） |
|
2 | 显示仪表（含信号电缆） |
|
3 | 打印机 | 选配件 |
4 | 大屏幕显示器 | 选配件 |
5 | 稳压电源 | 选配件 |
6 | 引坡 | 选配件 |
地上衡主要由秤台、框架、称重传感器及连接件、接线盒和显示仪表组成。根据需要可以选配引坡、打印机、大屏幕显示器、稳压电源等，详见图。其原理是：置被称物品于秤台上，在重力作用下，称重传感器弹性体产生形变，使应变电阻桥路失去平衡，从而输出与重量成比例的电压信号，该信号经仪表处理后显示出来。
如配置打印机，仪表可将信号输给它们，供记录打印之用。配备大屏幕显示器时可将数据远传，以满足不同场合用户的视觉要求。
2． 规格及技术参数
3.1地上衡有多种规格。本说明书主要介绍有框形地上衡及无框形地上衡的安装及使用。地上衡的规格表示如下举例说明：SCS-5 (1.5×1.5）
SCS为地上衡代号
5代表称重为5t
1.5×1.5表示秤体的台面尺寸为1.5×1.5米
3.2主要参数
称量(t) | 1 | 2 | 3 | 3 | |
分度值（kg） | 0.5 | 1 | 1 | 1 | |
传感器容量（t） | 0.5 | 1 | 1或2 | 2 | |
传感器数量 | 4 | 4 | 4 | 4 | |
秤 台 尺 寸 长×宽 （m） | 1.0×1.0 | √△ | √△ | √△ | √＊ |
1.2×1.2 | √△ | √△ | √△ | √＊ | |
1.2×1.5 | √△ | √△ | √△ | √＊ | |
1.0×1.8 | √△ | √△ | √△ | √＊ | |
1.5×1.5 | √△ | √△ | √△ | √＊ | |
1.5×2.0 |
| √ | √ | √ | |
2.0×3.0 |
| √ | √ | √ | |
2.0×4.0 |
| √ | √ | √ | |
等级 | OIML(Ⅲ) | ||||
仪表工作环境 | 温度:﹣10℃～40℃;湿度:≤90%RH(无冷凝) | ||||
电源电压 | 220VAC(﹣15%～﹢10%),50Hz±2% | ||||
4．安装
４.1所需设备和工具
４.1.1起重机设备，其起吊吨位按地上衡总重选择。
４.1.2冲击电钻和钻头１６（或２０），用于固定地上衡。
４.1.3活扳手（６），螺钉旋具等常用工具。
４.２地上衡必须安置在平整的、有足够强度的硬质地面上，建议置于水泥地上，有条件的话可在四角垫上平整和铁板。对有框型而言，要求地面承载能力大于地上衡称量的1.5倍，对无框型而言则是2倍。
4.３地上衡水平放置前提下才能正常工作，可通过在框架四角底部加金属垫片的方法来调节水平（有框型），或通过调节四个支撑脚来调节水平（无框型）。仅仅水平还不够，还必须保证四角着实。

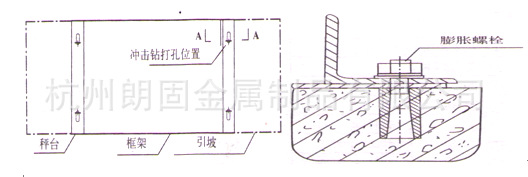

４.4固定有框型地上衡的方法是：在框架上安装孔所对应的地面处打孔，并埋入膨胀螺旋，将框架固定于该地面上。见图二：
