ZJHQ、ZJHX气动三通调节阀

产品价格：: 电议

产品型号：: ZJHQ、ZJHX

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 永嘉县言成流体科技有限公司

所属地区：

发布时间：: 2013/4/30 21:58:04

86-0577-67311661 13676488758

范永悯(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

进入商铺

企业档案

永嘉县言成流体科技有限公司

免企业未认证证营业执照未上传

经营模式：工厂

主营产品：大口径闸阀,大口径截止阀,大口径蝶阀,大口径止回阀,及西门子温控阀,各种泵阀,供热设备,管道配件

进入商铺

产品搜索

最新产品

: AHN42F平行式安全回流阀; 电议

: 氟衬阀; 电议

: J41F46衬氟截止阀; 电议

: J44F46-16衬氟角式截止阀; 电议

: ZAZP电动单座调节阀; 电议

: CS45H/ER105F ER110倒置桶式蒸汽疏水阀; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

产品品牌：: 言成

产品型号：: ZJHQ、ZJHX

材质：: 碳钢

连接形式：: 法兰

本公司经营调节阀，质量保证，欢迎咨询洽谈。

型号：	ZJHQ、ZJHX	口径：
压力：	10、16、25、40	材质：	球墨铸铁/铸铁

气动薄膜三通调节阀详细介绍

订购该产品

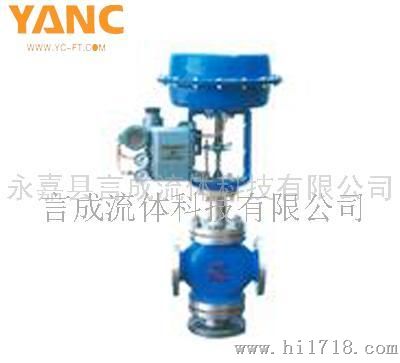

气动薄膜三通调节阀产品详情

ZJHX（Q）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向,三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压。差较大的分流场合，不能互换使用。

气动三通调节阀概述

　　 ZJHQ、ZJHX气动三通调节阀节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于控制气体、液体等介质的工艺参加如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或理把两种流体经三通阀合并成一种流体的场合。
　　本系列产品有三通合流及三通分流两种。公称压力有PN16、40、64；公称通径范围DN25—300。适用流体温度由-60℃至+450℃。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

气动薄膜三通调节阀主要零件材料及推荐使用温度范围

零件名称	材料	温度范围
阀体上下阀盖	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
阀芯、阀座、阀杆	1Cr18Ni9	-250～550℃
密封垫	橡胶石棉板
密封垫	不锈钢缠绕垫
填料	聚四氟乙烯
上下膜盖	A3钢板
膜片	35CrMoA
膜片	35、A3
支架、顶盘	HT200
压缩弹簧	60Si2Mn
波纺薄膜	5806胶夹480D尼龙66网眼布

气动薄膜三通调节阀主要技术参数和性能指标

1、调节机构主要技术参数

阀座直径mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公称压力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直线
介质温度℃		-20～200、-40～+250(常温型)、-40～315（中温型）
法兰尺寸		铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59
法兰型式		法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式
阀体材质		HT200,ZG230-450、ZG1Cr18Ni9
阀芯材质		1Cr18Ni9
上阀盖型式		普通式（常温型），热片式（中温型）
可调比		30:1
气源接头		M16×1.5

2、执行机构主要技术参数

型　号	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面积cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
弹簧范围KPa	20～100；40～200、20～60、60～100、80～240

3、性能指标

项目			不带定位器	带定位器
基本误差％			±6	±1.5
回差％			5	1.5
死区％			4	0.6
始终点偏差％	气关	始点	±2.5	±1.5
		终点	±6.0
	气开	始点	±6.0
		终点	±2.5
额定行程偏差％			±2.5
允许泄漏量L/h			10-3×阀额定容量
