- 产品品牌：
- DATALOGIC
- 产品型号：
- S18-5-A-30

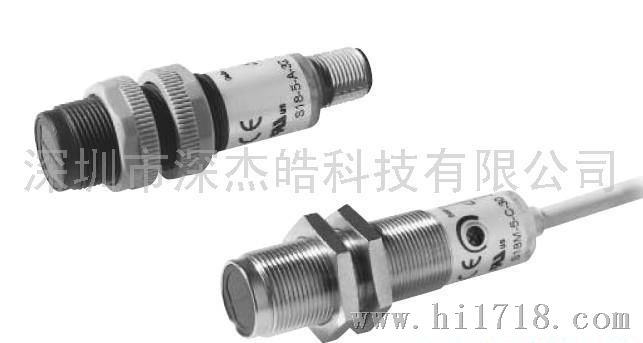

DATALOGIC（得利捷）S18系列 输出可选择的M18圆柱形传感器
新的S18圆柱形系列包括所有的漫反射圆柱形传感器的型号。
镜反射包括两种类型，带偏光滤镜或不带，用于检测反光物体。根据反射镜的类型，检测距离远达到3m，漫反射检测距离有10cm和30cm，对射式检测距离可达到12m。
接线方式有带电缆式和M12插头式两种，两种模式都可通过接线方式的改变来选择PNP/NPN，常开常闭工作模式。
S18有ABS塑料外壳型并且有固定螺丝，S18M是金属外壳，IP67防护等级。
技术资料
电源: ........................................ 10...30 Vdc, 反极性保护
功耗: ........................................ 30 mA max.
光源: ........................................红外 LED 880 nm
红色 LED (B vers.)
漫反射检测距离: ............................. 1...30 cm (C vers.)
1...10 cm (K vers.)
镜反射检测距离: .............................. 0.1...2 m (R2)
偏振镜反射检测距离: ..........................0.1...1.5 m (R2)
对射检测距离: ................................0...12 m
设定: ......................................灵敏度调整 (B, C vers.)
指示灯: ......................................黄色 输出 LED
绿色 电源 LED (G vers.)
输出: ........................................ NPN 或 PNP可接线选择(4 线型)
饱和电压: ..................................... 2.5 V max. (4线型)
1.8 V max. (3 线型)
输出电流: ..................................... 150 mA max, 短路保护
响应时间: .....................................1 ms
2 ms (F vers.)
开关频率: ..................................... 500 Hz max.
250 Hz max. (F vers.)
工作模式: .....................................常开常闭可接线选择( 4型)
接线: ..........................................4-针 M12 插头
2 m 5 mm 电缆
电气保护: .....................................2级(S18)
1级(S18M)
防护等级: .................................... Ip67
外壳材料:...................................... ABS (S18),
镀镍黄铜（S18M）
镜头材料: ................................. PMMA塑料
重量: ....................................... 50 g max. （插头型）
100 g max. （电缆型）
工作温度: ................................. .... -25... +55 C
存储温度: ...................................... -25 ...+70 C
符合标准: ....................................... EN 60947-5-2
型号选择：
塑料外壳型
型号 检测模式 接线方式
S18-5-C-30 长距离漫反射 2 m 电缆
S18-5-C-32 长距离漫反射 M12 4 线插头
S18-5-K-30 短距离漫反射 2 m电缆
S18-5-K-32 短距离漫反射 M12 4线插头
S18-5-A-30 镜反射 2 m电缆
S18-5-A-32 镜反射 M12 4 线插头
S18-5-B-30 偏振镜反射 2 m 电缆
S18-5-B-32 偏振镜反射 M12 4 线插头
S18-5-F-30 对射接受端 2 m 电缆
S18-5-F-32 对射接受端 M12 4 线插头
S18-5-G-00 对射发射端 2m电缆
S18-5-G-02 对射发射端 M12 4 线插头
金属外壳型
型号 检测模式 接线方式
S18M-5-C-30 长距离漫反射 2 m电缆
S18M-5-C-32 长距离漫反射 M12 4 线插头
S18M-5-K-30 短距离漫反射 2 m电缆
S18M-5-K-32 短距离漫反射 M12 4 线插头
S18M-5-A-30 镜反射 2 m 电缆
S18M-5-A-32 镜反射 M12 4 线插头
S18M-5-B-30 偏振镜反射 2 m 电缆
S18M-5-B-32 偏振镜反射 M12 4线插头
S18M-5-F-30 对射接受端 2 m 电缆
S18M-5-F-32 对射接受端 M12 4 线接受端
S18M-5-G-00 对射发射端 2 m 电缆
S18M-5-G-02 对射反射端 M12 4线插头
附件选择 说明
SP-40 圆柱形M18固定支架
SWING-18 圆柱形M18可调整支架
