断路器与开关的区别
作者：中试高测 时间：2013-4-16 阅读：221开关是一个通俗叫法，断路器和闸刀都会叫开关
断路器可以断开很大的故障电流，防止事故扩大
闸刀没有这个功能，只能在低压电路断开正常电流
高压电路断开正常电流时会拉弧的，必须要断路器，闸刀可以放在两边作隔离用
断路器有分断过载，短路电流的能力又能实现正常情况电路的开断。而开关不能分断短路电流和过载电流，不具备对电路的保护作能力。ZSGM-6双跳圈高压断路器模拟装置
ZSGM-6双跳圈高压断路器模拟装置外形结构为便携式使用工程塑料防水机箱，适用于现场试验使用。
产品别名
模拟断路器，高压模拟开关，微机模拟断路器，模拟（开关）断路器，高压断路器模拟装置，六相模拟断路器
产品参数
| 工作电源电压 | AC 220V 10% 50Hz |
| 跳、合闸操作电压 | DC 220V或DC 110V |
| 跳、合闸线圈 | 单合双跳线圈，跳闸6相，合闸3相 |
| 动作方式 | 单相/三相 |
| 跳、合闸时间 | |
| 跳闸时间选择 | 20ms、30ms、40ms、50ms、60ms、70ms、80ms、90ms、100ms、110 ms，误差不超过±5 ms |
| 合闸时间选择 | 40ms、60ms、80ms、100ms、120ms、140ms、160ms、180ms、200ms、500 ms，误差不超过±5 ms，（500ms时，误差不超过±20 ms） |
| 跳、合闸电流 | |
| 跳闸电流（电阻）选择 | ∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。 跳闸线圈Ⅰ、Ⅱ并联使用时,跳闸电流增大一倍 |
| 合闸电流（电阻）选择 | ∞Ω、400Ω、200Ω、100Ω,可以根据用户要求任意配置。 |
| 断路器失灵 | |
| 开出量 | |
| 接点容量 | DC-0.5A/220V，AC-5A/220V |
| 断路器位置输出接点 | 断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。跳闸线圈Ⅰ每相1对常开和1对常闭接点。跳闸线圈Ⅱ有每相1对常开和1对常闭接点。 |
| 手合、手跳接点 | 手合、手跳按钮各有一对同步输出常开接点 |

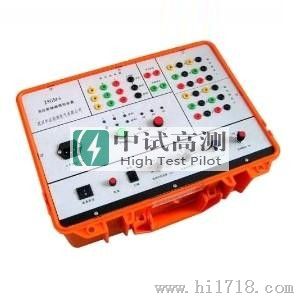

产品图片
