- 产品品牌：
- 3DFAMILY
- 产品型号：
- VML
- 产品用途：
- 手机配件、机械配件、塑胶、五金等测量
- 重现性：
- 2μm
- 外形尺寸：
- 1000*650*1650
- 台面荷重：
- 30KG
- 台面大小：
- 1000*650
- ：
- 3μm
- 解析力标准：
- 1μm
- 放大倍数：
- 28X-180X
- X行程：
- 1000mm
- 外形尺寸：
- 1000*650*1650

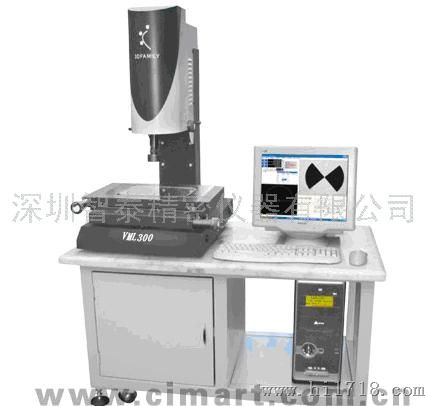

产品介绍（详情请登录www.cimart.com.cn中国仪器超市了解一下） VML系列是一款初级3D光学影像测量仪，它采用3DFAMILY-L型连续变倍镜头，影像可实现28-180连续变倍，装有激光指示器能够指示当前测量位置，Z轴装有光栅尺，可影像测量高度，同时可选配英国RENISHAW高性能接触式测头，并配送Φ1、Φ2探针，结合软件做的高度测量。 产品特点 1、花岗石底座和立柱，机构永不变形。
2、Z轴采用交叉导轨加配重块的全新设计，镜头上下升降受力均衡确保。
3、激光定位指示器，快速寻找被测量工件位置。
4、镜头：3DFAMILY-L型0.7X-4.5X连续变倍镜头。
5、X、Y、Z装有光栅尺，定位高，可做高度测量。 技术参数
|
主要型号 |
VML250 |
VML300 |
VML400 |
|
测量行程(mm) |
250×150×200 |
300×200×200 |
400×300×200 |
|
全机尺寸(mm) |
1000×650×1650 |
||
|
机台底座和立柱材料 |
高花岗石 |
||
|
操作方式 |
手动 |
||
|
CCD |
41万像素3DFAMILY-L型彩色CCD |
||
|
镜头 |
3DFAMILY-L型连续变倍镜头 |
||
|
放大倍率 |
光学放大倍率：0.7X-4.5X；影像放大倍率：28X-180X |
||
|
软件 |
OVM Lite |
||
|
光学尺解析度 |
1μm |
||
|
重复性 |
2μm |
||
|
测量 |
（3+L/200）μm |
||
|
机台承重 |
30kg |
||
|
使用环境 |
电源供给：110V～220V±10% 50/60HZ 温度：20±5℃ 湿度：45%-75% |
||
|
保修期 |
1年 |
||
