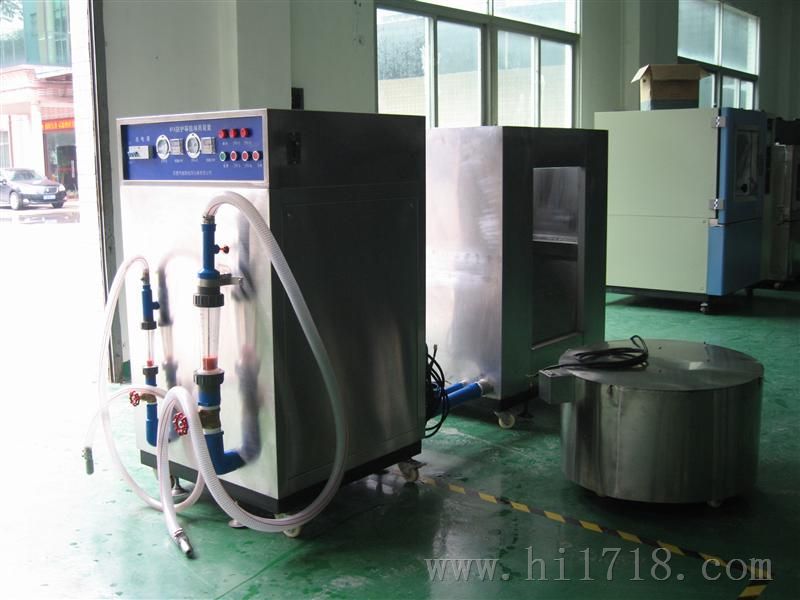

XP5XP6强冲水试验机

YL-9927 强冲水溅水淋雨试验装置IPX5/IPX6

淋水溅水手持式试验装置（五六级防水）

概述：

本装置根据IEC529-89、GB4208-93标准要求来设计的。本试验装置适用于外壳防护等级（IP标志）第二位特征数字5和6（淋水和溅水试验），试验期间应采用保持流速不变的清水进行

1、结构特征

   1.1材质：喷头材质：SUS304不锈钢

   1.2控制面板:时间控制器,操作按钮（电源、冲水1、冲水2、试验计时）

  1.3主要配置

流量计2只、增压泵2只、压力表2只、计时器2只、阀门、喷嘴、耐高压软管每个喷头各5米，配电控制柜。

 1.4配电控制柜：

      接电板，总电源漏电断路器

 2、控制器：

       时间控制器：IS~9999H

       压力表：指针式

       流量计：0~1000L、1M3~10M3

       增压泵：IPX5   1只   IPX6 1台

3标准配置：

     电缆线1条，五蕊（四苡电线+保护接地线，）设备使用说明书，保修卡，合格证各1份

     保护装置： 漏电保护。

4、技术指标：PX 5试验方法名称：喷水试验设备：喷嘴的喷水口内径为 6.3mm试验条件：使试验样品至喷水口相距为 2.5m～ 3m，水流量为 12.5 L/min ( 750 L/h )　　试验时间：按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)少 3 min

5、技术指标：IPX 6方法名称：强烈喷水试验设备：喷嘴的喷水口内径为 12.5 mm　　试验条件：使试验样品至喷水口相距为 2.5m～ 3m，水流量为 100 L/min ( 6000 L/h )　　试验时间：按被检样品外壳表面积计算，每平方米为 1 min（不包括安装面积）少 3 min。

本设备可满足符合GB4208-93、GB2423、IEC60529等标准。用于外壳防护等级的测试。
