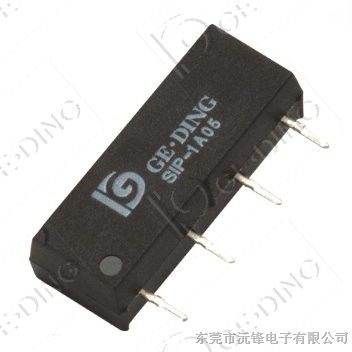

干簧继电器 舌簧继电器 SIP-1A05

产品详情：
　　额定电压： 200VDC
　　产品系列： GD
　　型号： SIP-1A05
　　额定电流： 0.5A
　　品牌： GD志鼎
　　应用范围： 舌簧
　　接触方式   1 x Form A
　　额定电压  5 VDC
　　线圈电阻  500  ± 10%Ω
　　额定输入电压   50 mW
　　操作电压  3.75 VDC
　　释放电压  0.6 VDC
　　负载电压  15 VDC
产品特点：
　　结构简单，体积小。吸合功率小，灵敏度高，一般吸合与释放时间均在0.5～2ms以内。触点密封，不受尘埃、潮气及有害气体污染，动片质量小，动程小，触点电寿命长，一般可达10的7次方次左右。
工作原理：
　　干簧管传感器技术 在干簧传感器中，关键的元件是簧片开关，它是由Western Electric公司在1940年发明的。其它主要元件是开或关的弹性簧片及磁铁或电磁铁。 经过60年，干簧管开发得到了一些改进，使得更可靠，在改进质量的同时又降低了成本。由于这些引人注目的改进，干簧管开关在某些要求质量、可靠性及安全至上的苛刻应用中已成为设计的选择。
　　具体工作原理：干簧继电器的触点形式取决于所用的干簧管。干簧管有常开（H）、常闭（D）与转换（Z）三种形式。常开式干簧管的舌簧片分别固定在玻璃管的两端，它们在线圈（磁铁）的作用下，一端产生的磁性恰好跟另一端相反，因此两接触点依靠磁的“异性相吸”克服弹片的弹力而闭合；常闭式干簧杆的舌簧片则固定在玻璃管的同一端，在外磁场的作用下两者所产生的磁性相同，因此两触点依靠“同性相斥”克服舌簧片的弹力而断开；在常闭式舌簧片的基础上再加一常开的舌簧片，就构成了转换式的触点。
