- 产品品牌：
- 森宸阀门
- 产品型号：
- Q941F
- 材质：
- 不锈钢
- 连接形式：
- 法兰
- 结构形式：
- 固定球球阀
- 公称通径：
- 16 mm
- 适用介质：
- 弱酸碱介质
- 压力环境：
- 高压
- 工作温度：
- 常温
- 标准：
- 国标
- 驱动方式：
- 电动
- 零部件及配件：
- 执行器
- 用途：
- 流量控制
- 类型(通道位置)：
- 直通式
- 作用对象：
- 锅炉

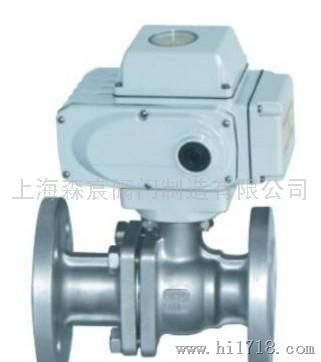

不锈钢电动球阀是不锈钢球阀中的一种，不同于不锈钢气动球阀的最关键原因，是二者的执行器，不锈钢气动球阀是通过气动执行器控制阀门，而森宸阀门厂制造的不锈钢电动球阀，是通过电动执行器控制阀门开关的智能型阀门。
上海 森宸阀门 制造有限公司生产的 球阀 ，材质各不相同，有不锈钢球阀、锻钢球阀、铸钢球阀、铸铁球阀。其中不锈钢阀门，因不同客户需求，材质也不同，有304不锈钢、316不锈钢二种。
一、不锈钢电动球阀执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
| 零件名称 | 材料 | ||||||
| 阀体 | WCB | ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti | CF8M(316) |
CF3M (316L) |
| 球体、阀杆 | 2Cr13 | 1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
| 密封圈 | 聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨 | ||||||
| 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 强氧化性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 | ||
| 公称压力DN | L | D | H | L1 | D1 | b | Z-d1 | H1 |
| 压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | |||
| 15 | 130/130 | 95 | 275 | 157 | 65 | 14/16 | 4-14 | 48 |
| 20 | 140/140 | 105 | 280 | 157 | 75 | 14/16 | 4-14 | 53 |
| 25 | 150/150 | 115 | 287 | 157 | 85 | 14/16 | 4-14 | 58 |
| 32 | 165/165 | 135 | 354 | 208 | 100 | 16/16 | 4-18 | 68 |
| 40 | 180/180 | 145 | 312 | 208 | 110 | 16/16 | 4-18 | 73 |
| 50 | 200/200 | 160 | 325 | 208 | 125 | 16/20 | 4-18 | 80 |
| 65 | 220/220 | 180 | 335 | 256 | 145 | 18/22 | 4-18/8-18 | 90 |
| 80 | 250/250 | 195 | 365 | 256 | 160 | 20/22 | 8-18 | 98 |
| 100 | 280/280 | 215/230 | 400 | 256 | 180/190 | 20/24 | 8-18/8-23 | 120 |
| 125 | 320/320 | 245/270 | 420 | 256 | 210/220 | 24/28 | 8-23/8-25 | 140 |
| 150 | 360/360 | 280/300 | 440 | 256 | 240/250 | 24/28 | 8-23/8-25 | 167 |
| 200 | 400/400 | 335/360 | 470 | 256 | 295/310 | 26/34 | 12-23/12-25 | 210 |
| 250 | 630 750 | 405 470 | 545 | 380 | ||||
| 300 | 750 870 | 460 530 | 580 | 380 |
