- 产品品牌：
- 瑞杰阀门
- 产品型号：
- GSD941W
- 结构形式：
- 斜板式

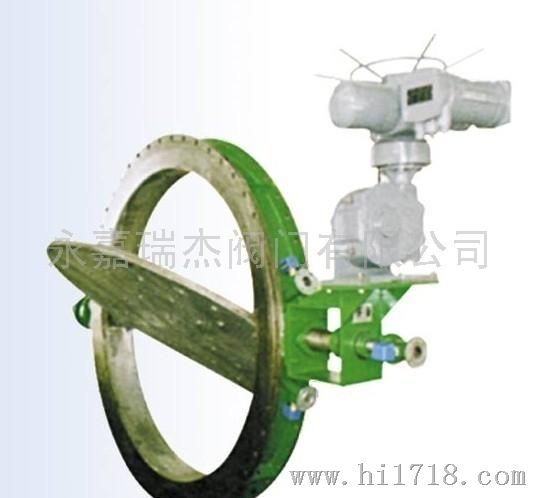

GSD941W双水冷式超高温蝶阀
公称通径：100-5000
公称压力：0.1-0.6MPa
适用温度：≤950℃-1350℃
适用介质：烟气等其他超高温气体
冷却方式：阀板、阀体双水冷
一、GSD941W双水冷式超高温蝶阀产品概述：
1.1产品型号：GSD941W
1.2产品特点
GSD941W双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢，内腔通水冷却，蝶板采用双层优质耐热高温合金钢，内腔通水冷却，在阀门出口处设有流量开关报警功能，同时在进出口设有二个流量调节阀；可保证蝶阀在高温工况下稳定运行工作，工作温度可达1300℃（瞬时温度≤1400℃），具有耗水量少，耐高温，体积小，转动灵活，使用方便的特点。
二、GSD941W双水冷式超高温蝶阀 产品用途
本系列高温蝶阀广泛应用于冶金，化工，建材，电站等行业中的超高温气体管道中，作为高 温气体介质调节或切断；与各种执行器（电动，气动，蜗轮）配套使用组成不同性能的阀门，可实现远距离控制和自动调节和切断。
三、GSD941W双水冷式超高温蝶阀 产品的基本信息
3.1产品的电动装置的主要参数
产品型号 GSD941W-1PK GSD941W-1PT
控制特点 两位开关型 调节型
电动装置型号 Z型 及其他 ZKJ 及其他
电压 220V 380V AC 220V 380V AC
输入信号
DC0～10（4-20）mA 其他
3.2产品的性能规范
公称压力 0.1MPA
配管法兰 GB/T9115
额定转角 0～90
泄漏量 ≤3%
适用介质 高温烟气 含尘高温气体
安装方式 水平 垂直
工作温度 P9 P10 P11 P12 P13
≤950℃ ≤1050℃ ≤1150℃ 1250℃ ≤1350℃（瞬时温度≤1400℃）
3.3 产品的零件材质
阀体 优质碳钢内加加耐高温合金钢隔热层
阀板 双层优质耐热合金钢（可据用户设计温度而定）
阀轴 优质耐高热合金钢
填料 石墨
3.4产品冷却水进出水管连接尺寸表
四、GSD941W双水冷式超高温蝶阀 产品的安装使用
1， 用户在进出口处的两个流量调节阀进行调节进口处的进水量，使出口处水温≤60～80℃，并调节出口的水流速大于进口处的流速，同时在阀门使用前确保阀板内腔注满水。
2， 确保冷却水足够循环，当流量开关报警时必须及时处理。
3， 当手动操作时，不得在手轮上再增加辅助杠杆，手轮顺时针旋转为阀开，反之为阀关。
4， 本阀可水平或垂直安装，但阀轴应处于水平位置，非水平安装请注明夹角，本阀可按使用要求设计制造，电动装置不允许做起吊用，并严禁碰撞。
5， 确保进出水管道系统畅通，同时出水管应高出阀门位置。
6， 电动执行机构技术参数及原理接线图请参阅电动执行机构说明书。
