法兰式弹性金属硬密封蝶阀

结构形式：

杠杆式

材质：

合金钢

连接形式：

内螺纹

适用介质：

氮气

压力环境：

常压

工作温度：

常温

标准：

日标

流动方向：

单向

驱动方式：

热力

零部件及配件：

配件

用途：

仪表

类型(通道位置)：

二通式

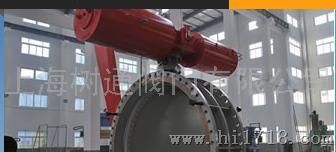

法兰式弹性金属硬密封蝶阀
DT943H/643H/343H-6/10/16/25/40C.P.R.V系列法兰式弹性金属硬密封蝶阀该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便。本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性。本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能。蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长.本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。耐高温、耐低温、耐腐蚀性。弹性硬密封蝶阀采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。设计标准:GB/T12238-1989
法兰连接尺寸:
 GB/T9113.1-2000；GB/T9113.2-2000
 GB/T9115.1-2000；GB/T9115.2-2000
 结构长度:GB/T12221-1989
 压力试验:GB/T13927-1992；JB/T9092-1999 主要技术参数 上海树通自控科技有限公司 联 系 人：熊先生 直  线：021-33513596    TEL: 13916545763 传    真：021-61294756 邮箱：147374067@qq.com  QQ:1206765047 24小时销售技术服务电话：15800363169 本公司生产各类电动、气动、手动球阀，闸阀，调节阀，蝶阀。电磁阀等系列产品！价格从优，欢迎电话垂询！详情请查看网站 www.shutong-v.com
