- 原产地：上海
一、产品概述

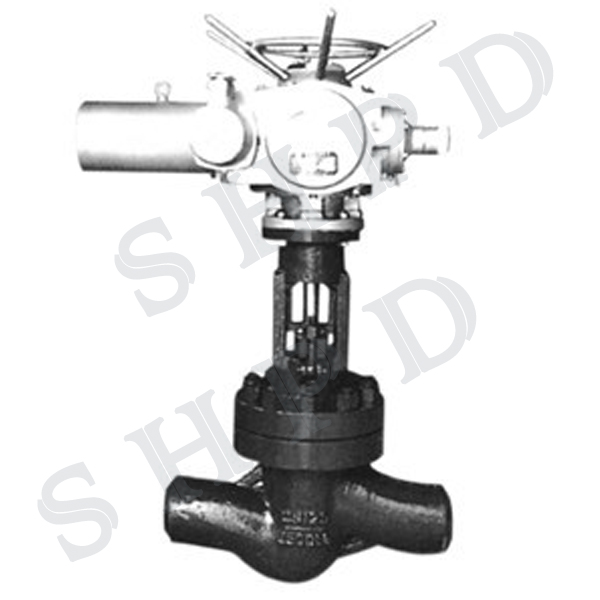

高压电动截止阀适用于公称压力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
二、产品特点
1.产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型美观。
2.阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。
3.阀瓣、阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
4.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
5.阀盖填料函深度合理，填料加缓蚀剂，密封可靠。
7.电动截止阀配有DZW系列阀门电动装置，具有壳体小，重量轻，功能全，外形美等特点，并可与程控电脑配套使用，也可按用户要求选配电动装置。
三、高压电动截止阀执行标准
设计与制造：E101 JB/T3595 DL/T531
结构长度：E101 JB2766 GB/T15188.1
压力温度等级：E101 JB/T3595
试验与检验：E101 JB/T9092
四、高压电动截止阀性能参数
型号 | 公称压力 | 强度试验 (MPa) | 密封试验 (MPa) | 适用温度℃ | 适用介质 |
J61Y-250I | 25.O | 37.5 | 27.5 | ≤550 | 水、蒸汽、油品 |
J61Y-320I | 32.0 | 48.0 | 35.2 | ||
J61Y-P54100V | P54100V | 30.0 | 11.0 | ≤540 | |
J61Y-P64140V | P54100V | 42.0 | 15.4 | ||
J61Y-P57170V | P57170V | 63.0 | 18.7 | ≤570 |
四、高压电动截止阀主要零部件材料
| 阀 体 | WCB、25 | WC6、12Cr1MoV | WC9、12Cr1MoV |
| 阀 盖 | WCB、35 | WC6、12CrMoV | WC9、12Cr1MoV |
| 支 架 | WCB、25 | WCB、25 | WCB、25 |
| 阀 瓣 | WCB、25 | WC6、25Cr2MoV | WC9、25Cr2MoV |
| 阀 杆 | 2Cr13 | 38Cr2MoA1、25Cr2MoV | 38Cr2MoA1、25Cr2MoV |
| 阀 座 | 25 | 304 | 304 |
| 密封环 | 包覆垫、增强柔性石墨 | ||
| 填 料 | 增强柔性石墨 | ||
| 阀杆螺母 | ZQAL9-4 | ||
五、高压电动截止阀主要外形尺寸
型号 | DN | d | L | L1 | L2 | H | 电装型号 |
J961Y-250 | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 56 | 340 | 473 | 277 | 1060 | DZW45 | |
80 | 80 | 390 | 526 | 283 | 1280 | DZW90 | |
100 | 84 | 480 | 526 | 283 | 1290 | DZW90 | |
J961Y-320 | 20 | 19 | 150 | 363 | 197 | 276 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZW15 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 470 | 526 | 283 | 1140 | DZW90 | |
80 | 80 | 570 | 526 | 283 | 1350 | DZW120 | |
100 | 96 | 660 | 554 | 609 | 1500 | DZW180 | |
J961Y-P57170V | 20 | 19 | 150 | 363 | 197 | 576 | DZW15 |
25 | 22 | 180 | 363 | 197 | 590 | DZW15 | |
32 | 26 | 180 | 363 | 197 | 606 | DZWl5 | |
40 | 36 | 250 | 363 | 197 | 722 | DZW20 | |
50 | 42 | 250 | 363 | 197 | 722 | DZW30 | |
65 | 60 | 762 | 526 | 283 | 1543 | DZW90 | |
80 | 74 | 864 | 526 | 283 | 1790 | DZWl20 | |
100 | 88 | 965 | 554 | 309 | 1890 | DZWl80 |
