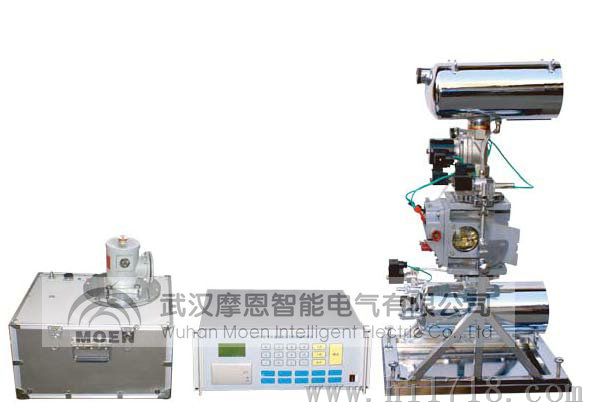

MERLC-606瓦斯继电器校验仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高压力传感器，模拟变压器内部故障时，瞬时爆破脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。
●产品特点
1.使仪器在确保检测前提下，采用了小型化的设计，便于现场检测。
2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。
●使用环境：
1.工作环境：+10 — 40℃；相对湿度 < 85%；
2.电气采用：AC220V±10%，总功率170w；
3.控制系统：AC220V，功率50w；
4.执行系统：AC220V，功率120w。
●主要技术参数
1.气体继电器检测
1） 流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，1.0级；
2） 容积检测：0~400ml，小显示分辨率0.1ml，误差≤5%；
3） 密封检测：0~150KPa；小显示分辨率0.1KPa,1.0级；
4） 试验介质：#25变压器油；
5） 执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
2.压力释放阀检测
1） 开启检测：0~150KPa，小显示分辨率0.1KPa，1.0级；
2） 关闭检测：0~120KPa，小显示分辨率0.1KPa，1.0级；
3） 试验介质：空气；
4） 执行标准：JB/T7060-2004【变压器用压力释放阀试验导则】压力释放阀开启、关闭、检测。
●外形尺寸
1．控制系统 55×50×25cm，重量15kg；
1．气体继电器 70×40×65cm，重量55kg；
2．压力释放阀 50×40×40cm，重量25kg。
