- 品牌/商标：川山
- 企业类型：制造商
天然气阻火器概述：天然气阻火器产品适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网，也适用于民用煤气管道，防止在非正常情况下火焰于管道中的逆向传播，以避免灾难性事故的发生。 天然气阻火器结构特点：

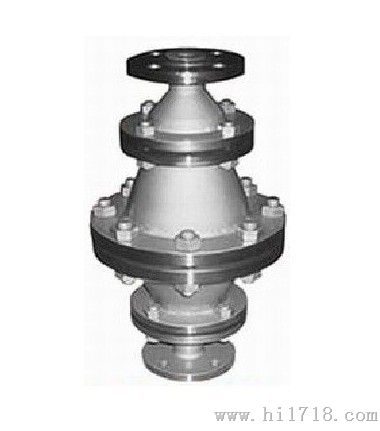

天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的天然气阻火器标注示例天然气阻火器外形及相关尺寸见右图和下表 天然气阻火器型号规格：
注：1、FPB型天然气阻火器产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造，用户需选用其它标准的连接法兰，请在订货中予以说明。
天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的天然气阻火器标注示例天然气阻火器外形及相关尺寸见右图和下表 天然气阻火器型号规格：
| 型号 | 公称直径 DN | D1 | D2 | L | |||
| PN1.0MPa | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||
| FPB-15 | 15 | 18×3 | 57×3.5 | 330 | 330 | 330 | 330 |
| FPB-20 | 20 | 25×3 | 57×3.5 | 330 | 330 | 340 | 340 |
| FPB-25 | 25 | 32×3.5 | 73×4 | 365 | 365 | 375 | 375 |
| FPB-32 | 32 | 38×3.5 | 73×4 | 375 | 375 | 390 | 390 |
| FPB-40 | 40 | 45×3.5 | 89×4 | 375 | 375 | 405 | 410 |
| FPB-50 | 50 | 57×3.5 | 108×4 | 420 | 420 | 445 | 465 |
| FPB-65 | 65 | 73×4 | 133×4.5 | 485 | 485 | 515 | 520 |
| FPB-80 | 80 | 89×4 | 159×4.5 | 505 | 505 | 560 | 560 |
| FPB-100 | 100 | 108×4 | 219×6 | 555 | 555 | 600 | 645 |
| FPB-125 | 125 | 133×4.5 | 273×8 | 615 | 615 | 670 | 720 |
| FPB-150 | 150 | 159×4.5 | 325×8 | 665 | 665 | 735 | 800 |
| FPB-200 | 200 | 219×6 | 377×9 | 940 | 940 | 1015 | 1100 |
| FPB-250 | 250 | 273×8 | 480×10 | 1030 | 1030 | 1150 | 1265 |
| FPB-300 | 300 | 325×8 | 529×10 | 1295 | 1295 | 1430 | 1545 |
| FPB-350 | 350 | 377×9 | 630×12 | 1300 | 1300 | 1430 | 1545 |
