产品概述
上海怡凌公司生产的BQ641气动保温球阀具有良好的保温保冷特性，且气动夹套保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失
产品图片

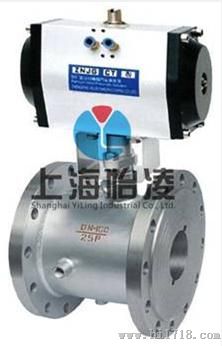

BQ641气动保温球阀(法兰式)
注：设计院、高等院校实验室设计师若需CAD、CAXA及SW三维图纸请来电索取。
适用范围
气动保温球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
主要设计标准
设计标准 | ASME B 16.34 GB/T12224 |
结构长度 | ASME B 16.10 GB/T12221 |
连接法兰 | ASME B 16.5、JB/T 79 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
主要外型连接尺寸
公称通径 | 外形尺寸 | 连接法兰尺寸 | |||||||||||
d | L | L1 | L2 | L3 | H | H1 | G | D | D1 | D2 | f | N-Md | |
15 | 14 | 35 | 140/178 | 62/75 | 150 | 170/176 | 15 | 1/2″ | 90 | 65 | 45 | 2 | 4-M14 |
20 | 19 | 38 | 140/178 | 62/75 | 160 | 175/181 | 20 | 1/2″ | 100 | 75 | 55 | 2 | 4-M14 |
25 | 25 | 42 | 140/214 | 62/91 | 190 | 180/214 | 20 | 1/2″ | 110 | 85 | 65 | 2 | 4-M14 |
32 | 29 | 50 | 164/214 | 75/91 | 210 | 215/243 | 25 | 1/2″ | 130 | 100 | 78 | 3 | 4-M18 |
40 | 38 | 60 | 164/246 | 75/101 | 230 | 225/263 | 30 | 1/2″ | 145 | 110 | 85 | 3 | 4-M18 |
50 | 48 | 70 | 190/295 | 91/112 | 250 | 248/274 | 30 | 1/2″ | 160 | 125 | 100 | 3 | 4-M18 |
65 | 64 | 95 | 210/295 | 101/112 | 270 | 258/284 | 45 | 1/2″ | 180 | 145 | 120 | 3 | 4/8-M18 |
80 | 76 | 118 | 247/395 | 112/139 | 300 | 300/326 | 50 | 1/2″ | 190 | 160 | 135 | 3 | 8-M18 |
100 | 95 | 140 | 276/478 | 127/176 | 340 | 315/370 | 70 | 1″ | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 |
125 | 112/118 | 175/195 | 348/562 | 159/206 | 360 | 375/440 | 80 | 1″ | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 |
150 | 135/150 | 210/260 | 378/724 | 176/228 | 420 | 428/500 | 95 | 1″ | 280/300 | 240/250 | 210/218 | 3 | 8-M22/24 |
订货须知
请您尽量了解口径、压力、使用介质及工况条件，以便我公司提供更准确、更有针对性的服务。BQ641气动保温球阀(法兰式)产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息，仅为上海怡凌BQ641气动保温球阀(法兰式)说明书的一部分，供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
以上所有文字、图片、表格版权，皆归上海怡凌实业有限公司所有，未经许可，禁止转载，违者必究。
