- 品牌/商标：卓欧
- 企业类型：制造商
- 原产地：南京
带显示压力变送器工作原理：
变送器由传感器和信号处理电路组成。其中传感器感压面设有惠斯顿电桥，当增加压力时，电桥各桥臂电阻值发生变化。通过信号处理电 路，转换成电压变化，终将其转换成标准(4～20)mA信号输出。
压力变送器主要技术参数:
⑴ 工作温度：-20℃～80℃；
⑵ 变送器的准确度等级分为：
0.1级，基本误差为±0.1；
0.3级，基本误差为±0.3；
0.5级，基本误差为±0.5（基本误差以量程的百分数表示）。
⑶ 热零点漂移
环境温度偏离参比工作条件时，变送器的零点漂移应不大于0.03%FS/℃。
⑷ 热灵敏度漂移
环境温度偏离参比工作条件时，变送器的满量程漂移应不大于0.03%FS/℃。
⑸ 绝缘电阻
在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。

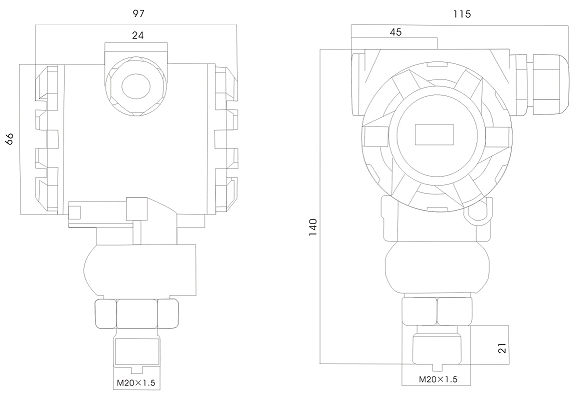

扩散硅压力变送器外型:
扩散硅压力变送器应用接线与安装:
扩散硅压力变送器选型:
SK2088 | 压力变送器 | |||||||
代码 | 压力量程 | |||||||
（0~xMPa） | 压力量程 | |||||||
代码 | 压力方式 | |||||||
G | 表压 | |||||||
A | 绝压 | |||||||
S | 密封压 | |||||||
代码 | 供电电源（其他要求，请来电说明） | |||||||
V1 | 24V | |||||||
V2 | 12V | |||||||
V3 | ±12V | |||||||
代码 | 输出信号（其他要求，请来电说明） | |||||||
S1 | 4～20mA | |||||||
S2 | 1~5V | |||||||
S3 | 0~20 mA | |||||||
S4 | 0~5V | |||||||
S5 | 4～20mA/HART | |||||||
代码 | 连接方式（其他要求，请来电说明） | |||||||
A | M20×1.5 | |||||||
B | G1/2″ | |||||||
C | 用户要求 | |||||||
代码 | 要求 | |||||||
1 | 0.1%FS | |||||||
2 | 0.3%FS | |||||||
3 | 0.5%FS | |||||||
代码 | 附加功能 | |||||||
I | 本质安全型ExiaⅡCT6 | |||||||
M2 | LCD数字显示 | |||||||
Y | 用户要求 | |||||||
SK2088 | (0~16MPa) | G | V1 | S1 | A | 3 | M2 | |
安装注意事项:
⑴ 选择易于操作、维护的地方进行安装；
⑵ 应尽量远离振动源安装；
⑶ 应尽量远离热源的地方安装；
⑷ 直接安装在管道或设备上，安装时用扳手夹紧在变送器六方处。
