- 品牌/商标：www.jsshuntian.com

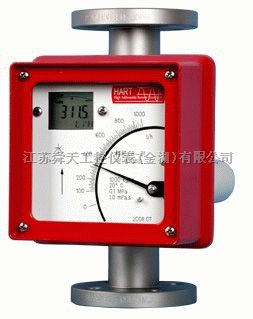

HART通信金属管转子流量计适用于小口径和低流速介质 流量测量；工作可靠，维护量小，寿命长；金属管浮子流量计对于直管段要求不高 ；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光 单轴灵敏指示；非接触磁耦合传动；金属管浮子流量计全金属结构，适于高温、高 压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池、交流供电方 式；多参数标定功能；金属管浮子流量计带有数据恢复，数据备份及掉电保护功能 .
技术参数
测量范围:水（20℃）1-200000 l／h
空气（20℃，0．10131MPa）0．0311－4000m3／h
参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
： 标准型1．5级 特殊型0.9999级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1．6MPa
HART通信金属管转子流量计选型
| 代号 | 测 量管结构 | |||||||
| 50 | 下 进上出 | |||||||
| 51 | 下 进上横出 | |||||||
| 52 | 下 横进上横出 | |||||||
| 53R | 右 进左出 | |||||||
| 53L | 左 进右出 | |||||||
| 代号 | 接 液材质 | |||||||
| R0 | 0Cr18Ni2Mo2Ti | |||||||
| R1 | 1Cr18Ni9Ti | |||||||
| Rp | PTFE | |||||||
| T1 | 钛 合金 | |||||||
| Rl | 316L | |||||||
| 代号 | 管 道口径 | |||||||
| DN15 | 15 | |||||||
| DN25 | 25 | |||||||
| DN50 | 50 | |||||||
| DN80 | 80 | |||||||
| DN100 | 100 | |||||||
| DN150 | 150 | |||||||
| DN200 | 200 | |||||||
| 代号 | 附 加结构 | |||||||
| 无 | ||||||||
| T | 夹 套型 | |||||||
| Z | 阻 尼型 | |||||||
| G | 高 温型 | |||||||
| Y | 高 压型 | |||||||
| 代号 | 指 示器形式代码组合 | |||||||
| M1 | 就 地指示器，机械指示瞬时流量 | |||||||
| M2 | 供 电型，机械指示瞬时流量，液晶显示瞬时/累积流量 | |||||||
| M3 | 供 电型，无机械指示，液晶显示瞬时/累积流量 | |||||||
| 代码 | 供 电方式 | |||||||
| 无 | 只 限M1指示器 | |||||||
| A | 220VAC，4－20mA输出 | |||||||
| B | 电 池供电，无输出 | |||||||
| C | 24VDC，二线制供电，4－20mA输出 | |||||||
| D | 24VDC，三、四线制供电，4－20mA输出 | |||||||
| 代号 | 防 爆标志 | |||||||
| l | 本 安iaCT5方型壳体 | |||||||
| d | 隔 爆Diibt4园壳体 | |||||||
| 代号 | 报警或脉冲输出 | |||||||
| 无 | 无报警或脉冲输 出 | |||||||
| K1 | 上限报警或一路 脉冲输出 | |||||||
| K2 | 下限报警或一路 脉冲输出 | |||||||
| K3 | 上、下限报警或 双路脉冲输出 | |||||||
