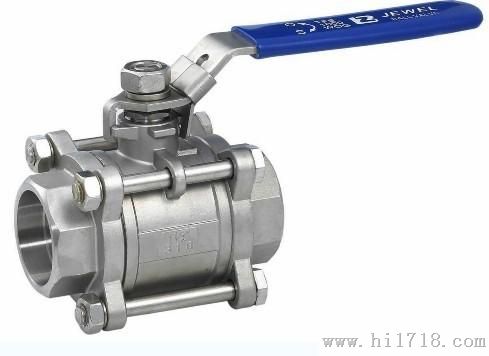

三片式焊接球阀Q61F

产品价格：: 电议

产品型号：: 三片式焊接球阀Q61F

供应商等级：: 免企业未认证

经营模式：: 工厂

企业名称：: 江苏化工防腐衬氟阀门有限公司

所属地区：: 江苏省常州市

发布时间：: 2013/3/13 9:34:40

0519-85562851 18118345026

孙工先生(联系我时，请说明是在维库仪器仪表网看到的，谢谢)

QQ咨询进入商铺

企业档案

江苏化工防腐衬氟阀门有限公司

免企业未认证证营业执照未上传

经营模式：工厂

所在地：江苏省常州市

进入商铺在线咨询

产品搜索

最新产品

: 压缩空气精密过滤器; 电议

: 压缩空气除水除油净化器; 电议

: 不锈钢Y型过滤器; 电议

: 不锈钢篮式过滤器; 电议

: 衬氟升降式止回阀H41F46-16C; 电议

: 衬氟蝶阀D371F46-10C; 电议

产品信息
联系方式

手机访问

扫一扫
进入手机店铺

品牌/商标：中扬
企业类型：制造商
原产地：常州

三片式焊接球阀Q61F

产品规格(Product specifications )：1/4"" - 4""(DN6-DN100)
工作压力(Work pressure)：1000psi
适用温度(Applicable temperature)：-40 < 180℃(PLL).
螺纹类型(Types of thread)：NPT BSPT BSP DIN259/2999
公称压力(Nominal pressure)：PN（Mpa）2.5 4.0 6.4
强度试验压力(Strength test pressure)：3.8 6.0 9.6
高密封试验压力(High pressure seal test pressure)：3.0 4.8 7.6
低压气密封试验压力(Low pressure seal test pressure)：0.6 0.6 0.6
适用介质（Applicable medium）：水、油品、气、硝酸类、醋酸类等（water oil gas acid）

性能规范 specifications
公称压力 Nominal pressure	PN	1.6,2.5,4.0,6.5	Mpa
强度试验压力 Strength testing pressure	PT	2.4,3.8,6.0,9.6	Mpa
低压气密封试验压力 Seat testing pressure（low pressure）	0.6		Mpa
高压气密封试验压力 Seat testing pressure（high pressure	1.8,2.8,4.4,7.1		Mpa
适用介质 Applicable medium	Q61F-(16-64)C 水、油、气WATER,oil，Gas	Q61F-(16-64)P 硝酸类 Nitric acid	Q61F-(16-64)R醋酸类 Acetic acid
适用温度Applicable temperature	（-40~180℃）

主要零件材料 Materials of main parts
零件名称 Description of parts	Q61F-(16-64)C	Q61F-(16-64)P	Q61F-(16-64)R
阀体 Body	WCB	ZG1Cr18Ni9TiCF8	ZG1Cr18Ni12Mo2TiCF8M
球体 Ball	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12Mo2Ti316
阀杆 Stem	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12Mo2Ti316
密封圈Sealring	聚四氟乙烯 Polyterafluoroethylene（PTFE)
填料 Packing	聚四氟乙烯 Polyterafluoroethylene（PTFE)

主要外形尺寸 Main outer size
DN	G	L	H	W
6	1/4″	65	52	105
10	3/8″	65	52	150
15	1/2″	70	65	130
20	3/4″	80	70	130
25	1″	90	78	150
32	1?″	110	82	180
40	1?″	120	90	200
50	2″	140	98	200
65	2?″	160	140	240

二片式内螺纹球阀, 三片式内螺纹球阀

性能规范 specifications
公称压力 Nominal pressure	PN	1.6,2.5,4.0,6.5	Mpa
强度试验压力 Strength testing pressure	Pt	2.4,3.8,6.0,9.6	Mpa
低压气密封试验压力 Seat testing pressure（low pressure）	0.6		Mpa
高压气密封试验压力 Seat testing pressure（high pressure	1.8,2.8,4.4,7.1		Mpa
适用介质 Applicable medium	水、油、气WATER,oil，Gas	硝酸类 Nitric acid	醋酸类 Acetic acid
适用温度Applicable temperature	（150~300℃）

主要零件材料 Materials of main parts
零件名称 Description of parts
阀体 Body	CF8M CF8 WCB
球体 Ball	SS304 SS316
阀杆 Stem	SS316
密封圈Sealring	SS301
填料 Packing	SS304

产品规格(Product specifications )：1/4"" - 4""(DN6-DN100)
工作压力(Work pressure)：1000psi
适用温度(Applicable temperature)：< 150℃(PTFE) < 300℃(PLL).
螺纹类型(Types of thread)：NPT BSPT BSP DIN259/2999
公称压力(Nominal pressure)：PN（Mpa）2.5 4.0 6.4
强度试验压力(Strength test pressure)：3.8 6.0 9.6
高密封试验压力(High pressure seal test pressure)：3.0 4.8 7.6
低压气密封试验压力(Low pressure seal test pressure)：0.6 0.6 0.6
适用介质（Applicable medium）：水、油品、气、硝酸类、醋酸类等（water oil gas acid）

性能规范 specifications
公称压力 Nominal pressure	PN	1.6,2.5,4.0,6.5	Mpa
强度试验压力 Strength testing pressure	PT	2.4,3.8,6.0,9.6	Mpa
低压气密封试验压力 Seat testing pressure（low pressure）	0.6		Mpa
高压气密封试验压力 Seat testing pressure（high pressure	1.8,2.8,4.4,7.1		Mpa
适用介质 Applicable medium	Q11F-(16-64)C 水、油、气WATER,oil，Gas	Q11F-(16-64)P 硝酸类 Nitric acid	Q11F-(16-64)R醋酸类 Acetic acid
适用温度Applicable temperature	（-40~180℃）

主要零件材料 Materials of main parts
零件名称 Description of parts	Q11F-(16-64)C	Q11F-(16-64)P	Q11F-(16-64)R
阀体 Body	WCB	ZG1Cr18Ni9TiCF8	ZG1Cr18Ni12Mo2TiCF8M
球体 Ball	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12Mo2Ti316
阀杆 Stem	1Cr18Ni9Ti304	1Cr18Ni9Ti304	1Cr18Ni12Mo2Ti316
密封圈Sealring	聚四氟乙烯 Polyterafluoroethylene（PTFE)
填料 Packing	聚四氟乙烯 Polyterafluoroethylene（PTFE)

主要外形尺寸 Main outer size
DN	G	D	L	H	W
6	1/4″	10	56	50	90
10	3/8″	12	56	50	90
15	1/2″	15	75	58	100
20	3/4″	20	80	62	120
25	1″	25	90	72	140
32	1?″	32	110	80	140
40	1?″	38	120	90	180
50	2″	50	140	98	200
65	2?″	64	160	72	220
