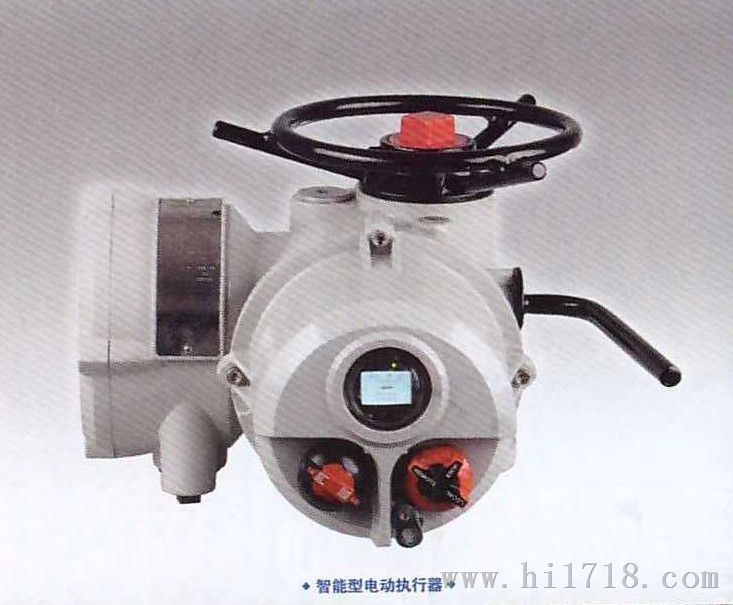

智能型电动执行器

智能型电动执行器
开关型电动执行器  充分保证小体积、大扭矩、易操作、便维护的要求，确保在不同工况条件下稳定运行
电机、传动装置和控制元件分腔室布置，互不干扰，节省空间，便于维护智能一体化结构易于操作
过热、过力矩和超限位等多重保护功能确保电动执行器安全运行
优异的性能基于精心选材和对每一个元件的一系列严格测试 型号齐全，多种附件备选，ISO5211标准连接方式 OMAL产品均经过国际
技术特性
转角： 90° (100° ).
工作效率： 50%
扭矩： 10 - 1960 Nm. (见特性表)
工作电压： 230 Vac (+-10%) 50/60 Hz 单相
绝缘： 100 M /500 Vdc
耐压： 1500 Vac/分钟
绝缘等级： E级
工作温度： –25°C -+ 55°C (如果应用于 0°C以下, 建议使用抗冷凝物质)
防护等级：IP65（符合 NEMA 4.4X）
安装法兰： F03 to F14:（ ISO 5211标准）
电机过热自动保护
限位开关带全程可调凸轮
安全可调机械限位开关
可视位置指示
用于手动操作的可分离手柄
螺钉专用端子
专用电缆固定头
工作噪音：73 dB.
选项 (订货时需申明)
电压：115 Vac - 24 Vac(*) - 24 Vdc(**)
扭矩限制器
位置电位计： 135 / 500 / 1K ohms.
阀位变送器： R/I 4÷20 mA DC (***).
速度控制器：30-240 s (***).
空间加热器：
紧急蜗轮手柄（仅限于AE100 and AE200）
驱动轴接头
* AE 10÷AE 200 only
** AE 40÷AE 200 only
*** AE 100÷AE 2000 only (Vac)
参数表
型号 AE 10 AE 40 AE 100 AE 200 AE 400 AE 600 AE 1000 AE 1500 AE 2000
扭矩 Nm 10 39 98* 1960
动作循环时间(50 Hz) sec. 4 15 3 30 45 60
动作循环时间(60 Hz) sec. 3,3 12, 25 25 38 50
动作循环时间(24 Vdc) sec. ---- 9,5 16 30 ---- ---- ---- ---- ----
消耗电流 230Vac 50/60Hz A 0,4/0,5 0,4/0,5 0,35/0,4 0,55/0,6 0,9/1 1/1,1 1,5/1,6 1,8/1,9 1,9/2
消耗电流 115Vac 50/60Hz A 0,8/0,9 0,8/0,9 0,6/0,7 1,1/1,2 1,9/2 1,9/2 2,9/3 3,4/3,5 3,4/3,5
消耗电流 24Vac 50/60Hz A 1,2/1,3 1,2/1,3 1,7/1,8 2,3/2,4 ---- ---- ---- ---- ----
消耗电流 24Vdc A ---- 2 2,5 2 ---- ---- ---- ---- ----
* 电压 24 Vdc: 68 Nm
