- 产品品牌：
- 同惠
- 产品型号：
- TH2819XB
TH2819XB变压器综合测试仪 变压器综合测试系统 自动变压器测试系统
TH2819XB变压器综合测试仪简要说明
TH2819XB自动变压器测试系统是在深受用户好评的TH2818XB的基础上推出的新一代电子变压器测试系统，继承了TH2818XB操作简便（操作界面全面兼容）、读数准确稳定的特点，体积较之大为减小、外观令人耳目一新、价格低廉。 TH2819XB是一种专用于各种电子变压器品质检验的多功能、自动化的变压器综合参数测试系统。可提供20Hz-200kHz的测试频率，变压器扫瞄测试涵盖了变压器的各种低压参数，包括主参数电感L、漏感量Lk、圈数比Turn-ratio、直流电阻DCR、阻抗Z、线圈间容量C，副参数品质因素Q、串联等效电阻额ESR、相位Ps，以及引脚短路检查等。本系统采用先进的数字采样技术及高速长寿命扫描测试夹具，使以往费时低效的变压器检验变得快速、。该系统可选择多种输出阻抗模式，使测试仪器间因输出阻抗差异造成的电感量差异问题得以完善解决。选择电感量换算的圈数比测量技术，可大大改善低藕合系数变压器因漏磁过高引起之圈数比量测误差问题。 TH2819XB还是一种高速度、测试范围宽、6位测试分辨率的阻抗测量仪，可满足生产线质量保证、进货检验及实验室测量要求。

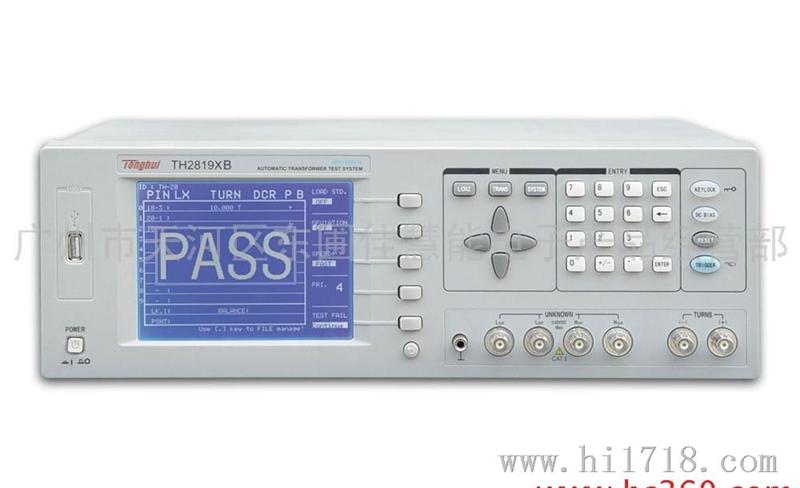

TH2819XB变压器综合测试系统
| TH2819XB：变压器20个独立引... 中英文可选操作界面 30 Ω, 100 Ω两种不同信号源... 开路/短路/负载校准 20组内部仪器设定可供储存及调用 可选±10V（±100mA）及1 A... |
320×240点阵大型图形LCD显示... 20Hz—200kHz测试频率, 分... 0.1 %的基本LCR参数测量准确度... 0V、1.5V及 2V内部直流偏置电... 40组内部变压器扫描设定可供储存及调... 标准RS232C和USB接口 |
TH2819XB自动变压器测试系统
| 触发方式 | 内部, 手动, 外部，总线 | ||||||
| 测量时间（≥1kHz） | 快速: 32ms, 中速: 90ms, 慢速: 650ms | ||||||
| 平均次数 | 1—255 | ||||||
| 延时时间 | 0—60s, 以1ms步进 | ||||||
| 校准功能 | 开路 / 短路点频、全频清零，负载校准 | ||||||
| 测试端配置 | 五端 | ||||||
| 显示方式 | 直读，Δ，Δ%，V/I（被测电压/电流监视） | ||||||
| 显示器 | 6位分辨率，320×240点阵图形LCD显示 | ||||||
| 测试信号 | |||||||
| 测试信号频率 | 20 Hz－200 kHz, 分辨率: 10mHz | ||||||
| 输出阻抗 | 圈数测试：≤2V，10Ω； >2V，30 Ω 其它：30 Ω , 100 Ω可选择 | ||||||
| 测试信号电平 | LCR测试：5 mV－2 V 、圈数测试：5 mV－4 V、自动电平范围：10 mV－1 V ：5%、分辨率：1mV | ||||||
| 直流偏置源 | 0V，1.5V，2V，准确度：1%、使用TH1902A可施加0-10V的直流偏置电压和0-100mA的直流偏置电流, Use TH1902B，current：0-1A programmable | ||||||
| 测量显示范围 | |||||||
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||||||
| DCR | 0.001 Ω — 99.9999 MΩ | ||||||
| |Y|, G, B | 0.00001µS — 99.9999 S | ||||||
| C | 0.00001 pF — 9.9999 F | ||||||
| L | 0.00001 µH — 9999.99 H | ||||||
| D | 0.00001 — 9.99999 | ||||||
| Q | 0.00001 — 99999.9 | ||||||
| θ (DEG) | -179.999º — 179.999 º | ||||||
| θ (RAD) | -3.14159 — 3.14159 | ||||||
| Turn-Ratio | 1：100—100：1 | ||||||
| Δ% | -999.999% — 999.999% | ||||||
| 其它 | |||||||
| 比较器 | 十档分选，档计数 | ||||||
| 存储器 | 保存20组LCRZ设定文件、保存40组扫瞄设定文件 | ||||||
| 接口 | RS232C，USB盘适配器、Scanner，GPIB(选件) | ||||||
| 其它技术指标 | |||||||
| 工作温度、湿度 | 0℃－40℃, ≤ 90%RH | ||||||
|
|
||||||
| 功耗 | ≤ 80 VA | ||||||
| 体积(W×H×D) | 400mm×150mm×430mm | ||||||
| 重量 | 约9.3 kg | ||||||
