- 产品品牌：
- 上海玉珠
- 产品型号：
- ETCR4000数字相位伏安表
- 类型：
- 数字式电压测量仪表
- 测量范围：
- 相位：0～360°；电流：0～200mA V

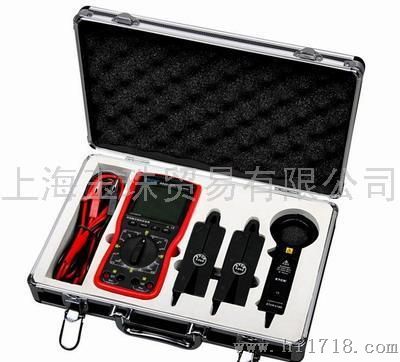

一． 简介 ETCR4000系列数字相位伏安表是专为现场测量相位、电压、电流、漏电流、相序等而精心设计制造的双通道、多功能、数字式、手持式测量仪器，采用新CT技术及数字集成技术，确保常年测试的高、高稳定性、高可靠性。其广泛适用于电力、计量、通信、铁路、石油、化工、冶金、建筑、科研教学单位、工矿企业等领域。 ETCR4000系列数字相位伏安表可以现场测量任意两相电压之间（U-U）、任意两相电流之间（I-I）、及任意相电压与电流之间（U-I）的相位，还可判别感性、容性电路，三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。 ETCR4000系列数字相位伏安表采用新CT技术，检测电流时无需断开被测线路，非接触测量，而检测U1-U2间相位时，两路输入完全绝缘隔离，其外壳采用工程绝缘材料，配备橡皮防振保护套，切实保障了操作的安全性，避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。 ETCR4000系列数字相位伏安表采用超大高反差蓝屏背光LCD(64 mm×54mm)，显示一目了然！其电流钳尖嘴型设计，特适合于排线密集的场所。 二．技术规格
| 功 能 | 任意两相间相位测量；交流电流、漏电流测量；交流电压测量；判别感性、容性电路、三相电压的相序、变压器的接线组别等 |
| 电 源 | DC9V＆#160; 碱性干电池LR6×6 连续使用约300小时 |
| 显示模式 | 3-1/2 LCD显示 |
| 仪表尺寸 | 宽高厚：92mm×192mm×50mm |
| LCD尺寸 | 显示域：64mm×54mm ；字高：40mm |
| 钳口尺寸 | φ7.5mm （φ40mm选购） |
| 测量范围 | 相位：0～360°；电流：0～200mA/2A/10A；电压：0～20V/200V/500V |
| 分 辨 率 | 相位：1°；电流：0.1mA；电压：0.01V |
| 测量 （50Hz,23℃±1℃，40-60%RH） | 相位：±3° |
| 电流：±1%±2dgt | |
| 电压：±1.2%±2dgt | |
| 线路电压 | AC500V以下线路测试 |
| 采样速率 | 约3次/秒 |
| 信号频率 | 正弦波45Hz～55Hz β=0.05 |
| 数据保持 | 数据保持功能：“DH”符号显示 |
| 背光功能 | 蓝屏背光，适合昏暗场所读书 |
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 |
| 电池电压 | 当电池电压较低时，电池电压低符号显示，提醒更换电池 |
| 仪表质量 | 主机约590g（含电池），尖嘴电流钳约175g×2，圆口大电流钳约120g |
| 工作温湿度 | -10℃～40℃；85%rh以下 |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 输入阻抗 | 交流电压输入阻抗：2MΩ；测U1-U2相位时电压输入回路阻抗：40KΩ |
| 绝缘电阻 | 仪表线路与外壳之间、两电压输入端之间：≥10MΩ |
| 耐 压 | 电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及副边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验 |
