- 产品型号：
- XTYJDRWS-686

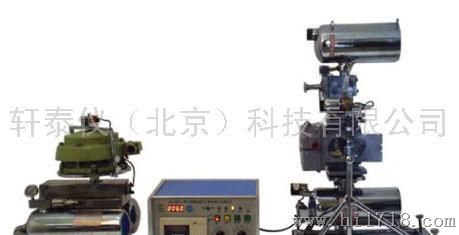

压力释放阀自动测试仪实现了气体继电器流速、容积、密封试验和压力释放阀开启，关闭压力等检验项目，全部自动测试并打印记录， 仪器自动化程度高，采用微机测控，数码显示，操作试验时除人工配合回油外，实现测量，参数调整，控制操作，记录打印自动化，仪器分含压力释放阀试验和不含压力释放阀试验两种型号适用。
主要功能特点：
1. 结构原理先进，采用带油地微型压力油筒代表变压器油箱、带快速阀的回油筒代表储油柜，采用压差法测定其故障状态时通过继电器的瞬时流速；
2. 体积小，重量轻，除可完全代替固定式校验台使用外，还可携带至变压器安装现场检验，为了缩小体积，每次试验只须人工配合回油；
3. 功能齐全，具有测量QJ－25、50、80、50W、80W型的流速、容积、密封试验等检验项目，还可代用户设计满足特殊型国外继电器检验；
4. 流速测量范围为0－0.2m/s，极限误差≤0.05/s，教部颁标准提高1倍；
5. 备有25、50、80型流速测量尺各一把，分辨率为0.01m/s，度高，即可与检验台定期核对，又可单独使用，是理想的量值传递工具；
6. 采用独立气源，微机测量、控制成本。设计又微机测控箱、传感器、电磁阀、数码显示器、微型打印机、微型电动空压机和水平仪等元件，实现了机电一体化；
7. 在WIJDRWS-685型基础上增加了一套自动测试轻瓦斯容积的计量装置，误差≤5％，较部颁标准提高度一倍，可对气体继电器容积刻度板进行有效的检验；
8. 在实现重瓦斯流速，轻瓦斯容积和密封性能试验等检验项目全部自动测试并打印记录，属国内，国际水平的高科技产品。
主要技术参数：
1. 流速范围：0.5－1.6m/s :1.5%
2. 压力传感器：0.5％ 压力范围：0－150Kpa
3. 容积整定范围：250－300ml 容积计量：0.5级
4. 电源：AC220V±10％ 50HZ±2％
5. 执行标准：DL/T540－94 ，QJ－25、50、80型气体继电器检验规格
