- 产品品牌：
- 上海双高
- 产品型号：
- Q641TC-16C
- 材质：
- 不锈钢
- 连接形式：
- 法兰
- 结构形式：
- 浮动球球阀
| 是否提供加工定制 | 是 | 材质 | 碳钢 |
| 连接形式 | 法兰 | 公称通径 | 200（mm） |
| 密封形式 | 硬密封型 | 压力环境 | 常压 |
| 工作温度 | 常温 | 标准 | 国标 |
| 流动方向 | 双向 | 形态 | 旋塞式 |
| 零部件及配件 | 配件、执行器、定位器 | 类型(通道位置) | 直通 |
| 适用介质 | 采矿、水泥 、化工 | 用途 | 调节 |

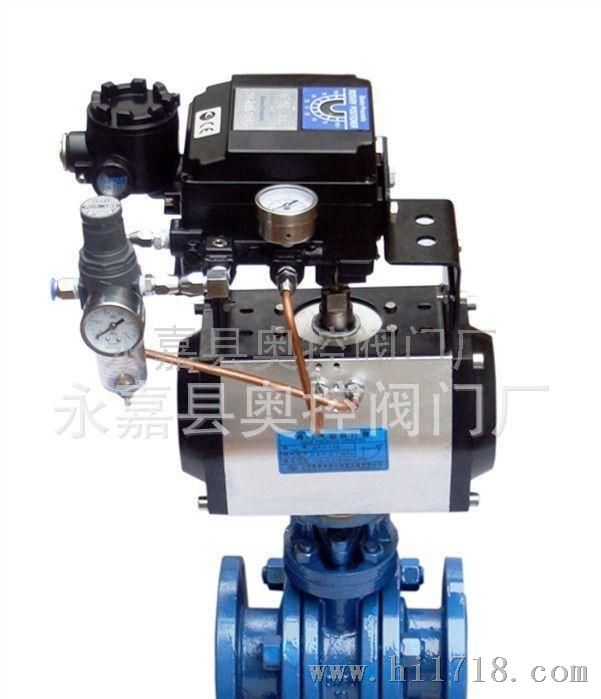

型号:Q641TC-16C 口径:DN15-200 压力:1.0-1.6MPa 材质:陶瓷丨铸钢丨不锈钢气动陶瓷球阀因其原材料的稀少，加工过程的高要求（1700℃的高温烧结，20000MPa的等静压制，金刚石磨削加工）使得世界上所有生产陶瓷球阀的生产周期要比普通的阀门长很多，进口陶瓷球阀的交货期长达（10～24个周）...更多... 球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，球阀是近十几年来发展最快的阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家，球阀的使用非常广泛，使用品种和数量仍在继续扩大，并向高温、高压、大口经、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展，其可靠性及其他性能指标均达到较高水平，并已部分取代阀、截止阀、节。随着球阀的技术进步，在可以预见的短时见内，特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外，在其他工业中的大中型口径、中低压力领域，球阀也将会成为主导的阀门类型之一。球阀是本世纪50年代问世的一种阀门，在半个世纪的时间里，球阀已发展成为一种主要的阀类。球阀主要用于截断或接通介质，也可用于流体的调节与控制，V型球阀能够进行比较的流量调节与控制，而三通球阀则用于分配介质和改变介质的流向。 球阀具有如下的一些优点： 1、流体阻力小，球阀是所有阀类中流体阻力的一种，即使是缩径球阀，其流体阻力也相当小。 2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭。 3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。 4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。 5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。 6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。 球阀主要优点如下： 适用于经常操作，启闭迅速、轻便。 1.流体阻力小。 2.结构简单，相对体积小，重量轻，便于维修。 3.密封性能好 4.不受安装方向的限制，介质的流向可任意。 5.无振动，噪声小。 球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。按连接方工可分为螺纹式连接、法兰连接和焊接式三种。 球阀安装与维护应注意以下事项： 1.要留有阀柄旋转的位置 2.不能用作节流。 3.带传动机构的球阀应直立安装。 球阀安装说明 1、球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。 2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。 3、核对球阀的标志，查明球阀完好无损。将阀全开全闭数次证实其工作正常。 4、拆去球阀两端连接法兰上的保护件。 5、检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。 6、把阀装上管线。阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。 7、阀法兰与管线法兰间按管路设计要求装上密封垫。 8、法兰上的螺栓需对称、逐次、均匀拧紧。 9、连接气动管线（采用气动驱动器时）。 10、操作驱动器启、闭球阀数次，应灵活无滞涩，证实其工作正常。 11、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查
