- 产品品牌：
- 阿斯塔
- 产品型号：
- GWXDF3204Y-10
- 产品用途：
- 治金、矿山
- 质保时间：
- 2013-06-15
- 质保时间：
- 2013-06-15
- 材质：
- 碳钢
- 连接形式：
- 对夹
- 结构形式：
- 弹性球球阀
| 材质： | 碳钢 | 连接形式： | 法兰 |
| 结构形式： | 固定球球阀 | 公称通径： | 150 700（mm） |
| 适用介质： | 水 | 压力环境： | 高压 |
| 工作温度： | 高温 | 标准： | 国标 |
| 流动方向： | 双向 | 驱动方式： | 手动 |
| 零部件及配件： | 阀体 | 用途： | 疏水 |
| 类型(通道位置)： | 直通式 | 作用对象： | 其他 |

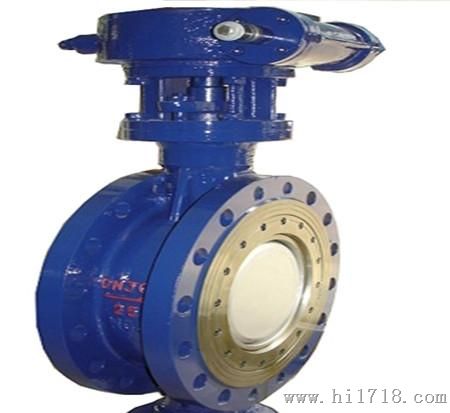

双向流硬碰硬密封旋球阀是永嘉阿斯塔自动化仪表有限公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的新型产品。该阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理，外形采用蝶式结构，从而具有：体积小、重量轻的特征；并具有：双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，性价比远高于半球阀。该阀门的成功开发与运用，是阀门行业的重大技术革新。广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。【详细说明】双向硬密封旋球阀一、产品概述与用途双向流硬碰硬密封旋球阀是永嘉阿斯塔自动化仪表有限公司多年来在阀门设计制造、使用维护的经验积累上根据市场需求开发出来的产品。该阀不但能在正向压力下可靠地截断，在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理，外形采用蝶式结构，从而具有：体积小、重量轻的特征；并具有：双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能，因此，性价比远高于半球阀。该阀门的成功开发与运用，是阀门行业的重大技术革新。广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合，可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。二、主要类型和工作原理1、主要类型：本阀门的主要类型有：蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。2、工作原理：双向流阀门的最主要功能是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座向后移动，阀座密封面紧贴阀板密封面传递压力，使之密封良好。 型号说明：驱动方式： 代号3679驱动方式蜗轮蜗杆气动液动电动连接型式： 代号4连接型式法兰密封面材料 代号 HRY密封面材料马氏体不锈钢奥氏体不锈钢硬质合金 公称压力 代号公称压力(MPa)0.61.01.62.54.0壳体材料 代号ZQCIPR材料灰铸铁球墨铸铁WCB1Cr5Mo、ZG1Cr5Mo1Cr18Ni9TiZG1Cr18Ni9Ti1Cr18Ni12MoTi、ZG1Cr18Ni12MoTi三、技术性能规范公称通径(mm)公称压力(MPa)试验压力(MPa)适用温度(℃)适用介质壳体强度试验正向密封试验反向密封试验DN50～5001.01.51.11.1未注明为80℃以下，可生产200℃ 以下清水、污水、油品等1.62.41.761.76
