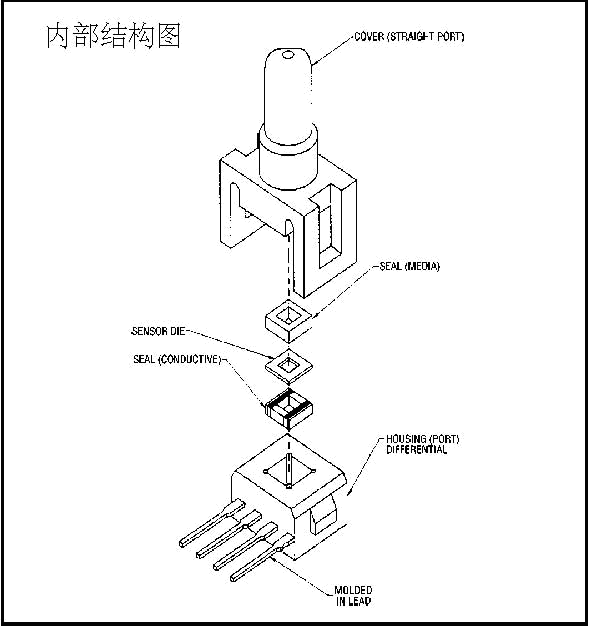

| 产品介绍： | 26PC系列差压表压/无放大带补偿压力传感器内部结构图
 26PC系列压力传感器技术规格（10.0±0.01 VDC 供电，25˚C） | Min. | 典型值 | Max. | 单位 | | 电源 | | 10 | 16 | VDC | | 零点偏置 | -1.5 | 0 | +1.5 | mV | | 零点漂移,25~0˚C,25~50˚C | | ±2.0 | | mV | | 线性度，P2>P1,拟合直线 | | ±0.25 | ±1.0 | % 满量程 | | 灵敏度温漂,0~25˚C,25~50˚C | | | ±1.0 | % 满量程 | | 重复性& 迟滞 | | ±0.2 | | % 满量程 | | 反应时间 | | | 1.0 | ms | | 输入阻抗 | | 7.5K | | ohms | | 输出阻抗 | | 2.5K | | ohms | | 全年漂移 | | ±0.5 | | % 满量程 | | 重量 | | 2 | | g |
26PC系列压力传感器环境指标:| 工作温度 | -40˚C~+85˚C | | 储存温度 | -55˚C~+100˚C | | 补偿温度 | 0~50˚C | | 冲击 | 150g 试验 | | 震动 | MIL-STD-202.方法213(150g 半正弦,11ms) | | 介质(P1&P2) | 适用于那些不与多醚酰亚胺,硅,氟硅酮密封片起作用的介质 |
26PC系列压力传感器选型指南
| 型号 | 压力范围 | | 量程,Mv | | 灵敏度mV/psi 典型值. | 过压psi,max | | | _psi | Min | 典型值 | Max | | 26PCA | 1.0 | 14.7 | 16.7 | 18.7 | 16.7 | 20 | | 26PCB | 5.0 | 47 | 50 | 53 | 10 | 20 | | 26PCC | 15 | 97 | 100 | 103 | 6.67 | 45 | | 26PCD | 30 | 97 | 100 | 103 | 3.33 | 60 | | 26PCF | 100 | 95 | 100 | 105 | 1.00 | 200 |

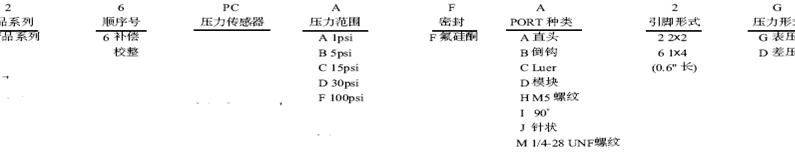

26PC系列压力传感器型号选择 26PC系列压力传感器引脚编号
1 脚：Vs(+)-被标明于传感器表面
2 脚:输出(+)
3 脚:接地(-)
4 脚:输出(-)
 26PC系列压力传感器说明 | 推荐型号 | 量程 | 类型 | | 26PCAFA6D | 1psi | 差压 | | 26PCBFA6D | 5psi | 差压 | | 26PCBFA6G | 5psi | 表压 | | 26PCCFA6D | 15psi | 差压 | | 26PCCFA6G | 15psi | 表压 | | 26PCDFA6G | 30psi | 表压 | | 26PCFFA6G | 100psi | 直头表压 | | 26PCFFB6G | 100psi | 倒钩表压 |
|
