- 产品型号：
- GTJ-RBL
本公司供应GTJ-RBL钢筋保护层测定仪质量保证，欢迎咨询洽谈。
一. 用途概述钢筋保护层测定仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋位置，检测钢筋保护层厚度及钢筋直径；；此外，也可以对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内部电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。
产品符合《混凝土结构工程施工质量验收规范》GB 50204-2002，对钢筋保护层测定仪的要求。
二. 产品特点
1. 采用单探头直接检测保护层厚度（已知直径），检测数据更准；
2. 估测钢筋直径及保护层厚度；
3. 双量程工作模式有效的保证检测及探测深度；
4. 测试速度快，检测高，数据存储容量大；
5. 探头具有全自动校正功能；
6. 对检测数据有存储、查看和删除等功能；
7. 拥有160×128大屏幕显示，更加清晰；
8. 带背景光显示屏，在较暗光线下也清晰可见；
9. 使用RS-232和USB双重数据传输。 10.强大的分析软件，提供完整的后期数据处理及生成服务。
三、技术参数
1.钢筋直径适应范围：Ф6mm～Ф50mm（共有15种型号）
2.钢筋直径常用档级为： Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32、Ф36、Ф40和Ф50
3.保护层厚度测量范围：
量程：6mm～90mm；
第二量程：7mm～190mm；
4.量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
值 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17
值 70 70 70 80 80 80 80 85 85 90 90 900
5.第二量程保护层厚度测量范围 （单位：mm）
直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50
值 7 10 12 1 18 18 20 20 22 25 25 25
值90
6.仪器允许误差（保护层厚度 单位：mm）
误差 量程 第二量程
±1 6------59 7--------79
±2 60------69 80-------119
±4 70------90 120------190
6.直径测量范围：8—50mm；直径测试误差≤±1个规格（规格正确）。
7.电池：6节5号碱性电池，供电时间大于30小时。

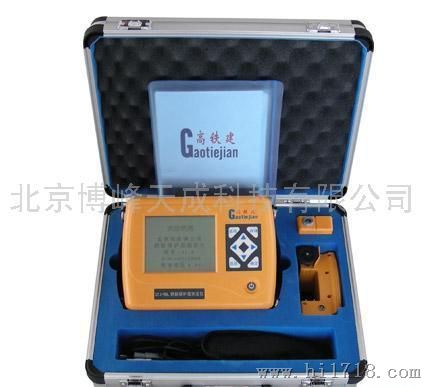

四、整机仪器构成
整套仪器由以下三部分构成：
1.保护层测定探头
2.钢筋保护层测定仪主机
3.信号电缆
五、工作环境要求
a) 工作温度：-10℃～+40℃
b) 相对湿度：＜90%RH
c) 空气中不含有腐蚀性气体
d) 无强电磁场干扰
e) 不应有大的震动和冲击
f) 仪器避免阳光直射 注：根据GTJ-RBL钢筋保护层测定仪基本功能的开发出又一新型产品：GTJ-RBL+钢筋保护层测定仪，该产品在以上整机结构中配备行程三轮小车，该产品具备探测钢筋混凝土内部钢筋走向及分布的功能。该仪器除具备GTJ-RBL钢筋保护层测定仪所有特征外，还拥有以下特点：
1. 网格扫描功能能够以图象形式显示选定面积下的钢筋数量、分布、钢筋间距及保护层；
2. 剖面扫描功能能够以图象形式显示选定测线下的钢筋分布、间距和保护层厚度；
3. 根据力学原理探头和三轮小车插接技术，满足探头的直线运行；
