- 产品品牌：
- 国电中星
- 产品型号：
- ZX-702

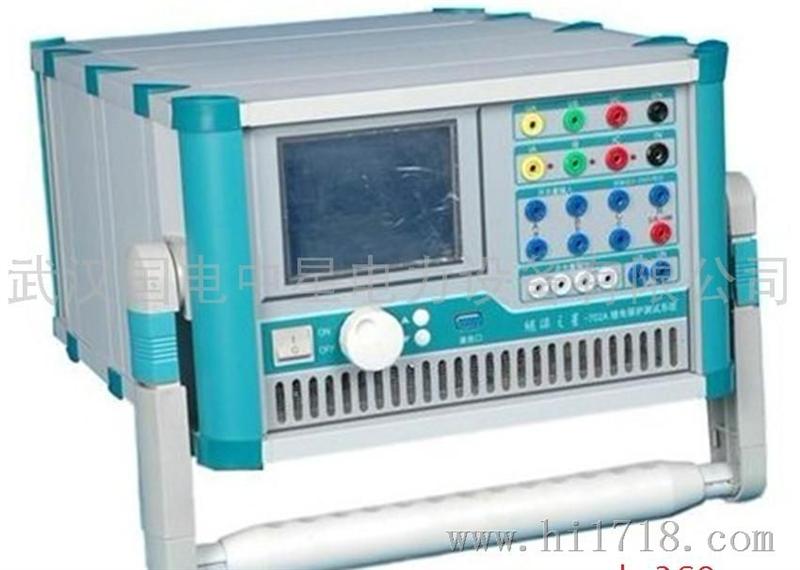

ZX-702三相微机继电保护测试仪
【产品简介】
ZX-702微机继电保护测试仪技术性能符合GB/T7261-2000《继电器及装置基本试验方法》及DL/T624-1997《继电保护微机型试验装置技术条件》的要求。 以数字信号处理技术DSP器件为集成于FPGA先进技术，采用16位的D/A数模转换和32位的数值计算，具有强大的信号处理能力，可产生每周波600点，暂态响应速度快电流上升和电压下降时间小于100ms，满足有关标准提出的小于200ms要求。 【主要特点】 １．智能型主机，主机采用高速高性能数字信号处理器 运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对６次谐波、300Hz也可以达到每周波60点的高密度。 ２．单机独立运行 装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、性、转换性故障进行整组试验。 ３．联接电脑运行 通过windows 98平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。 ４．16位DAC芯片 16位高分辨率确保拟合波形高，线性度好。小信号输出亦保证极小失真。 ５．大屏幕LCD显示屏 本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。 ６．“傻瓜式”操作 采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。 ７．新型高保真功放 输出级采用新型大功率模块式高保真功放部件，既可作电流输出也可作电压输出，输出功率大，每相电压可输出高达AC100V，电流三并输出高达AC120A。好，可靠性高。 ８．电流、电压直接输出 相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加０－６次谐波。 ９．自我保护 采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。 １０.接点丰富 具有７个接点输入和２个空接点输出。输入接点为空接点和０－250V电位接点兼容方式，可智能自动识别。 １１.主机一体化单机箱结构 只用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。 １２.性价比高 属于跨联合设计产品，综合了多的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。 【技术参数】交流电流输出： 3 路，每路40A / 450VA交流电压输出： 4 路，每路120V / 80VA
交流输出： 0.5% （主量程范围内） 直流电流输出： 3 路，每路±10A/200VA 直流电压输出： 3 路，每路±160V/70VA 直流输出： 0.5% （主量程范围内） 相位： 0~360° 相位： ＜0.5° 输出频率： 0~1000Hz 频率： ＜0.001Hz 叠加谐波： 0~20 次 开入量： 7 路 开出量： 2 对 独立直流： DC110/220V，额定电流1.5A 外形尺寸： 400×300×180mm3 重量： 22kg
【售前承诺】 本公司产品均通过国家计量院、电科院及相关单位检验合格；凡在本公司购买产品的用户可将设备送往当地电科院及相关单位检测，如有送检不合格，全额退款！ 【售后承诺】本公司拥有的研发团队·确保用户无后顾之忧·设备自购买日起·一个月包换·一年包修·三年质保·终身维修！ 注：如对产品型号 名称 公司名 规格 有特殊要求的，请购买前告知我方，可贴牌生产！
-
