- 产品品牌：
- 国亨电气
- 产品型号：
- GH
- 类型：
- 其它
产品简介：

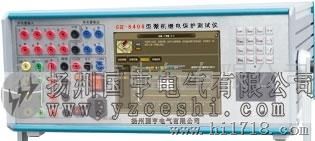

六相微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相电流并联可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。
六相微机继电保护测试仪各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准
产品别称：
微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪，六相微机继电保护测试仪，六相继电保护测试仪
产品特点：
1、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
2、单机独立运行，内置高性能工控机，主频300--600MHz，内存128M，硬盘6--12G，运行Windows XP操作系统。
3、国内同行业首先采用进口拉丝不锈钢面板，不锈钢键盘，同时采用触摸式鼠标，克服了轨迹球鼠标操作不灵活、容易损坏的缺点，并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。
4、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的。
5、功放采用高保真线性功放,既保证了小电流的,又保证了大电流的稳定。
6、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
7、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
8、具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
9、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
10、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准，从而大大提高了的稳定性。
技术参数：
1、交流电流源：
幅值范围： 6×（0-30A）/相 ：0.2%
六相电流并联输出值： 180A
相电流长期允许工作值： 10A
功 率： 300VA/相
六相并联功率： 900VA
六相并联输出时允许工作时间：10s
频率范围： 0--1000Hz； ：0.001Hz
谐波次数： 2--20次； 相位： 0--360°； ：0.1°
2、直流电流源：
幅值：20A/相； 功率：300VA/相； ：0.2%
3、交流电压源：
幅值范围 ：6 ×（0--125V）； ：0.2%
线电压范围： 0--250V
相电压/线电压输出功率 ：70VA/100VA
频率范围：0--1000Hz； ：0.001Hz
谐波次数： 2--20次
4、直流电压源：
相电压输出幅值：0--±150V； ：0.2%
线电压输出幅值：0--±300V;
相电压/线电压输出功率：90VA/180VA
5、开关量端子:
开关量输入端子：8对
空 接 点： 1--20mA，24V 装置内部有源
电位翻转：0--6VDC为低电平
15--250VDC为高电平
开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A。
6、时间测量范围:
范围 1ms~9999s; 测量 1ms
4、 高线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流采用独特的硬件，电路，克服了传统的软件的缺点，使大电流使用更安全和更可靠。
5、 开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。
开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。
