产品简介

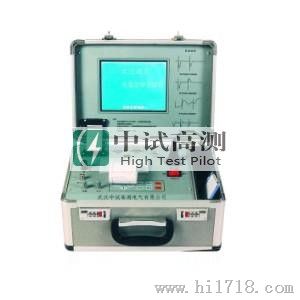

ZSDLY-III型电缆故障测试仪，可用现代经典的直流高压闪络法、冲击高压电流取样法、低压脉冲法等多种测试方法，对各种类型动力电缆的短路故障、断路故障、高阻闪络故障、高阻泄漏故障等多种故障进行故障分析、检测、定点。同时也可对控制电缆、市话电缆以及同轴通讯电缆出现的短路、断路故障进行初测，也可对电缆全长进行校对。

产品别名

电缆故障检测仪、高压电缆故障测试仪、电缆故障仪、定点仪、路径仪、电缆故障寻径仪、电缆故障寻踪仪、便携式电缆故障定位系统 、电缆故障闪测仪、电缆故障定点仪、电缆路径仪

产品特点

1、可测试各种型号不同电压等级的铜、铝芯电力电缆和市话电缆的各种故障。常见的油侵纸电缆、交联乙 烯电缆、不滴流电缆和塑料电缆四种常用电力电缆的电波传播速度已经在仪器中预置，电缆长度及故障距离无须人工换算，由仪器自动换算并显示故障距离。
2、可测试各种型号电缆的开路、低阻故障及电力电缆的高阻闪络性故障和高阻泄漏性故障。
3、对于简单的开路、短路故障波形仪器能自动分析自动由双游标标出故障点，并显示故障距离无须人工干预。
4、一屏可同盟时显示两幅波形（故障波形、全貌波形），给同户分析波形带来极大方便。
5、本仪器软件完全标准化设计，可将仪器软件拷贝与任意一台PC机。
6、可利用3.5〞软驱将现场测试波形拷贝下来通过网络发往远程用户。
7、具有测速（电波在电缆中的传播速度）及测时（故障点回波时间）功能。
8、仪器内存有多测试标准波形，用户可随时调出学习参考。
9、可直接采用多种测试方法，无须对仪器本身进行调整。


产品参数

1、测试距离　单端测试距离≤10千米　　
2、短测试距（盲区）：小于V/15（米） 其中：V电波在被测电缆中的传播速度
3、测试误差　相对误差：≤±2% 误差：故障点在千米以内≤15米 故障点在千米以上≤20米
4、读数分辨率：V/60米 其中：V电波在被测电缆中的传播速度。 如：“油浸纸电缆”，电波传播速度为160m/us仪器的读数小分辨率为2.66米，即屏幕上光标每移动一点，读数变化2.6米。
5、电源：AC 220V ±10% 50HZ
6、环境条件 温度：0℃~50℃ 相对湿度：80% ±5%
7、主机体积：350×250×200（mm）
8、主机重量：5kg

造成电缆故障的主要原因

一、电缆故障定义：
电缆在预防性试验时发生绝缘击穿或在运行中因绝缘击穿、导线烧断等而使电缆线路停止供电的事件。

二、电缆故障的直接原因是绝缘降低而被击穿,导敏绝缘降低的元素很多。
1、外力损伤。
2、绝缘受潮。
3、化学腐蚀。
4、长期过负荷运行。
5、电缆接头故障。
6、环境和温度。
7、电缆本体的正常老化或自然灾害等。
8、电缆故障测试仪检测以上存在的问题起到非常重要的意义。
