自力式调节阀-生产的产品-这就是莱克人的

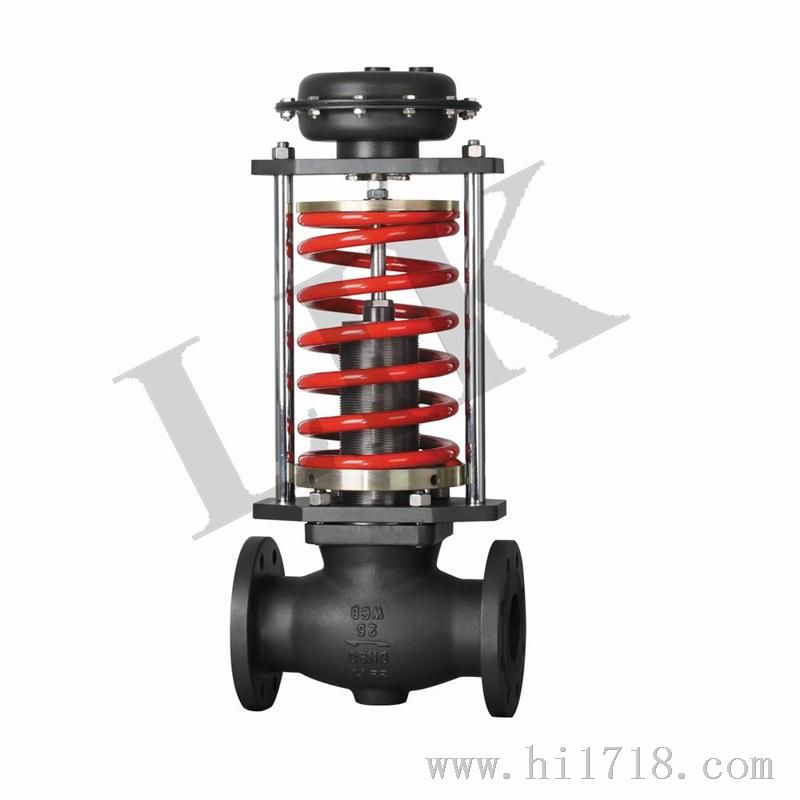

德国莱克自力式调节阀有单座(LIKZZYP)、套筒(LIKZZYM)、双(LIKZZYN)、三种结构；执行机构有薄膜式、活塞式二种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64；阀体口径范围DN20～300；泄漏量等级有II级、IV级和VI级三档；流量特性为快开；压力分段调节从15～2500Kpa。可按需要组合满足用户工况要求。
工作原理
该调节阀无需外加能源，利用被调介质自身能量为动力源引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定，具有动作灵敏，密封性好，压力设定点波动力小等优点，广泛应用于气体、液体及介质稳压或泄压稳压的自动控制。
结构特点
1.自力式压力调节阀无需外加能源，能在无电无气的场所工作，既方便又节约了能源。
2.压力分段范围细且互相交叉，调节高。
3.压力设定值在运行期间可连续设定。
4.对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。
5.橡胶膜片式检测，执行机构测高、动作灵敏。
6.采用压力平衡机构，使调节阀反应灵敏、控制。
技术参数
自力式压力调节阀 技术参数 | ||||||||||||||
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | |
噪音衡量系数Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
允许压差 | PN16 | 1.6 | 1.5 | 1.2 | 1,0 | |||||||||
PN40 | 2.0 | |||||||||||||
阀盖形式 | 标准型-17～+300℃、高温型+300℃～+450℃ | |||||||||||||
压盖型式 | 螺栓压紧式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||||
阀芯形式 | 单座、套筒型阀芯 | |||||||||||||
流量特性 | 线性 | |||||||||||||
