- 是否全新：全新
- 量限：100V、 57.735V、220V、380V
- 调节范围：0～120%
- 调节细度：0.002%
- 准确度：0.05%
- 稳定度：0.01%/2min
- 失真度： ≤0.1%（非容性负载）

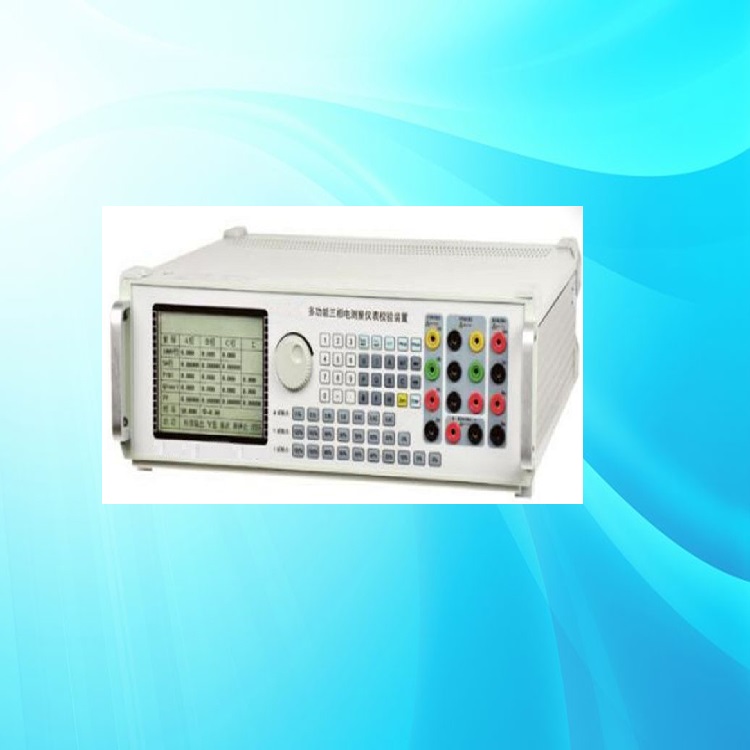

三相交流采样变送器校验装置CTS20三相交流采样变送器校验装置CTS20
主要特点
主要技术指
交流模拟量输出
交流电压输出
?量限：100V、 57.735V、220V、380V
?调节范： 0～120%
?调节细度： 0.002%
?准确度： 0.05%
?稳定度： 0.01%/2min
?失真度： ≤0.1%（非容性负载）
?输出负载： 每相30VA
交流电流输出
?量程： 1A、2A、、20A
?调节范： （0～120）%
?调节细度： 0.002%RG
?准确度： 0.05%RG；
?稳定度： 0.01%/2min
?失真度： ≤0.1%（非容性负载）
?输出负载： 每相25VA
功率输出
?有功准确度： 0.05%RG
?无功准确度： 0.1%RG
?稳定度： 0.01%/2min
相位输出
?调节范： 0°～359.99°
?辨率： 0.01°
?准确度： 0.05°
功率因数
?调节范： -1～0～+1
?辨率： 0.0001
?准确度： 0.05%
频率
?调节范： 45Hz～65Hz
?辨率： 0.001Hz
?准确度： 0.002Hz
三相电压、电流对称度和相位对称度
?电压、电流对称度： ＜0.02%
?相位对称度： 0.05°
电压电流谐波输出
?谐波次数： 2～31 次
?谐波含量： 0～39%
?谐波相位： 0～359.99°可调
?准确度： 2～14次2% 5～31次5%
直流输出（选配功能）
直流电压
?电压量程： 75mV、10V、100V、300V、600V
?输出范： 0～120%
?准确度：0.05%
?稳定度：0.01%/1min
?纹波含量：≤0.5%
?调节细度： 0.002%RG
?输出负载：10VA
直流电流
?电流量程： 20mA、10mA、1mA
?输出范：0～120%
?准确度：0.05%
?稳定度： 0.01%/1min
?纹波含量： ≤0.5%
直流测量（选配功能）
直流电流测量
?测量范：0~24mA
?准确度：0.05%
直流电压测量
?测量范： 0~12V
?准确度：0.05%
电能脉冲量（选配功能）
脉冲输出
?有源脉冲输出：电平5V±5%，输出电流100mA,大脉冲频率 5kHz
?有源脉冲输入：电平5V±5%，输入电流1mA,大脉冲频率5kHz
环境条件
?工作温度：0℃～40℃
? 相对湿度：≤85%
? 储存条件：-30℃～60℃
其他
?工作电源：AC220V±15%
?体积：450×440×132㎜，重量:20㎏

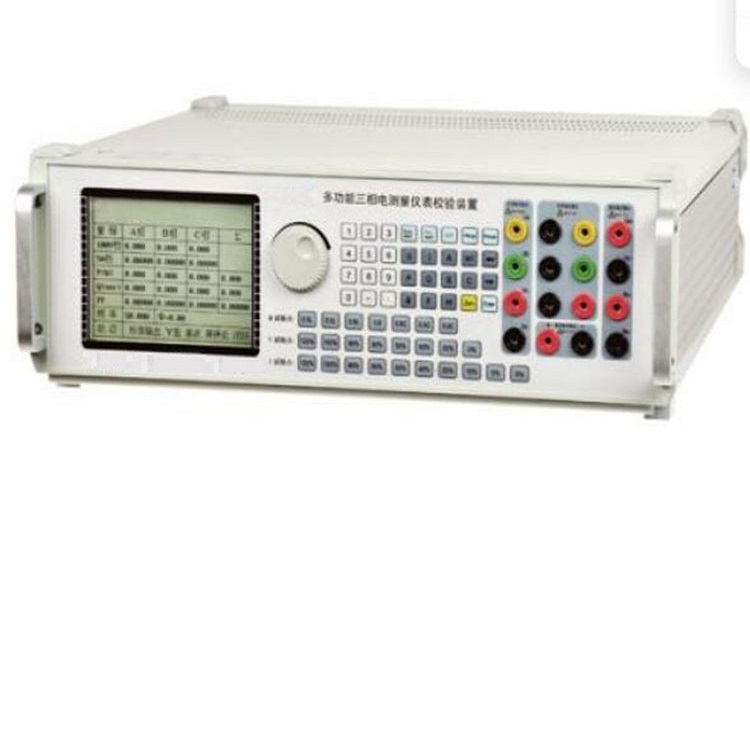

三相交流采样变送器校验装置CTS20三相交流采样变送器校验装置CTS20
