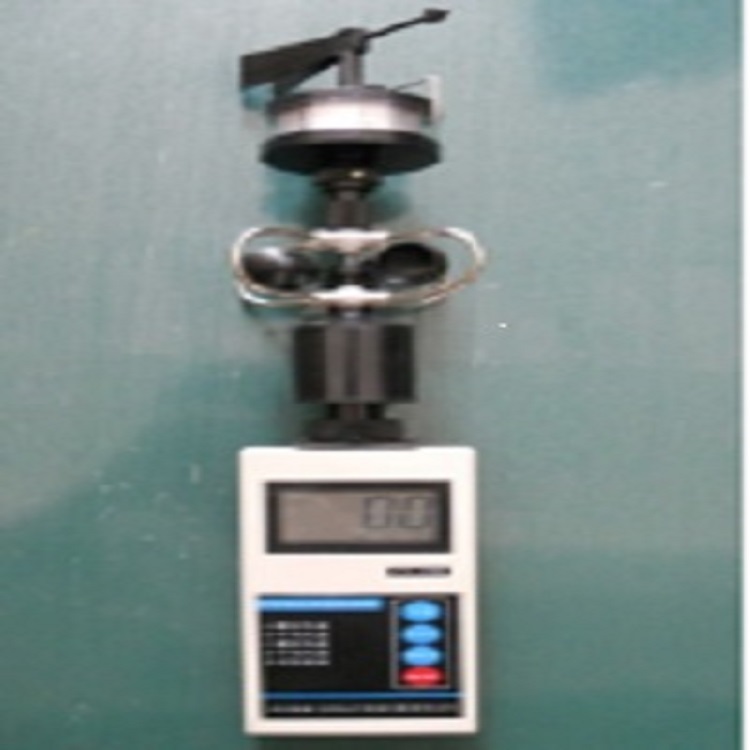

手持式风向风速仪FS03-SY-CW3

手持式风向风速仪FS03-SY-CW3手持式风向风速仪FS03-SY-CW3

一、概述

本仪器为便携设计手持风速风向仪，仪器测量部采用了单片机技术，可以同时测量瞬时风速、平均风速、瞬时风级、平均风级和对应浪高等5个参数。该仪器所采用的液晶显示屏为定制，，其中测量参数和测量单位直接用汉字显示在液晶屏，而测量显示的数字高度达到18mm，便于教学演示时较远距离观察。如图所示：

本仪器采用低功耗设计并采用液晶（LCD）显示，大大减少了仪器的功耗。而且带有锁存功能，便于读数，在风向部采用了自动定北装置，测量时无需人工对北，简化测量操作。仪器具有体积小、重量轻、功能、耗电省、字符大、显示直观、方便携带等的优点，可用于农林、环境、海洋、科学考察等领域测量大气的风参数。也完可满足中小学自然科学教学的要求。

二、主要技术指

1、风速指

（1）风速测量范：0-45米/秒

（2）风速传感器启运风速：不大于0.8米/秒

（3）风速测量：

误差不大于±（0.3±0.03V）米/秒（V-实际风速）

（4）可显示的风速参数：

瞬时风速、平均风速、瞬时风级、平均风级、对应浪高

（5）显示辩率：0.1米/秒 （风速）

1级 （风级）

0.1米 （浪高）

（6）功能及单位直接用显示汉字

显示数字高度：18mm

2、风向指

（1）风向测量范：0-360° 16个方位

（2）风向传感器启动风速：不大于1.0米/秒

（3）风向测量：误差不大于±1/2方位

（4）风向定北：自动

3、环境要求

（1）工作环境温度：0-45℃ （2）工作环境湿度：≤90%RH（无凝结）

4、供电电源

（1）电源电压：4.5V 5#干电池3节

（2）平均耗电流量：≤5mA（电源为4.5V时）

5、尺寸及重量

（1）外形尺寸：400mm×100mm×100mm （2）重量：0.5kg

三、工作原理

1、风向部

风向部由保护风向度盘的回弹顶杆所支撑。（见右图）整体结构由风向、风向轴及风向度盘等组成，装在风向度盘的磁棒与风向度盘组成磁罗盘用来确定风向方位。当拉锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。风向示值由风向指针在风向度盘的稳定位置来确定。当左旋转锁定旋钮并使其向回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器部，并使锥形宝石轴承与轴尖相离，以保护风向度盘及轴承与轴尖不受损坏。（注：当仪器使用完毕后及时回复此状态）

2、风速部

风速的传感器采用的是传统的二杯旋转架结构。它将风速变换成旋转架的转速。为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。通过固定在旋转架的装置经传感器检测后将信号传送到主机内进行测算。

仪器内的单片机对风传感器的输出信号进行采样、校正、计算，后由仪器输出瞬时风速/一钟平均风速/瞬时风级/一钟平均风级/平均风级对应的浪高5个参数。测得的参数在仪器的液晶显示器采用数字直接显示出来。

为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。为了保证的，当电源电压太低时，显示器部电池记显示缺电，提示用户电源电压太低已不，需要及时换电池。

六、仪器配置

测量仪表 1台

5号干电池 3节

产品合格证 1份

使用说明书 1份

外包装盒 1份

七、仪器的保修

在仪器正确使用的情况，售出后一年内由于制造质量而造成的故障（非人为损坏）本公司将负责维修。一年后将酌情收取合理的维修成本费。
