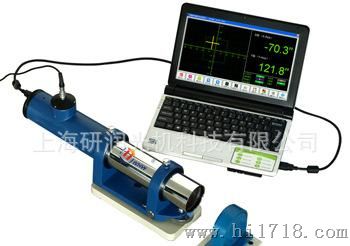

MC030系列双轴光电自准直仪
MC030系列（YRULTRA-2045、YRULTRA-3045L、YRULTRA-3045M）
一、YRULTRA系列双轴光电自准直仪产品简介：
YRULTRA系列电子自准直仪结合了我公司电子目镜技术、高分辨率图像传感技术和嵌入式数字图像处理技术，可同时对两个方向的角度进行测量，提供0.3角秒的测量。 YRULTRA由电子读数头、物镜管、底座、反光镜、显示控制器器等构成。运行于显示控制器的测量软件可显示电子目镜及测量数据，并可将数据保存为Excel兼容格式；系列产品采用了小型化设计技术，为用户提供了高性价比的角度测量检测方案。 用户可通过选配其它测量配附件及测量软件完成动态测量应用，包括对角度、直线度、垂直度、平行度、平面度、同轴度等的高测量。是精密机械制造、光学加工、计量实验室等传统光学自准直仪的理想替代产品。
二、YRULTRA系列双轴光电自准直仪产品特点：
1、0.3角秒中心测角；
2、XY双轴同时测量；
3、电子目镜技术；
4、高分辨率图像传感器；
5、长寿命LED光源；
6、全数字信号处理；
7、即插即用USB接口；
8、小型化设计；
9、丰富的测量配附件；
三、YRULTRA系列双轴光电自准直仪典型应用：
1、精密机械安装定位；
2、机械产品直线度、平面度、垂直度、平行度等保障；
3、精密旋转台检测；
4、光学产品装配及调整；
5、物理及光学实验室；
四、YRULTRA系列双轴光电自准直仪技术参数：
型号 | YRULTRA-2045 | YRULTRA-3045L | YRULTRA-3045M | |
物镜焦距 | 200mm | 300mm | ||
物镜口径 | 45mm(NA. = 90%) | |||
光源类型 | 大功率半导体光源 (中心波长 λ=630nm) | |||
探测器 | 高分辨率图像传感器 | |||
目镜 | 软件显示的大视野电子目镜 | |||
测量频响 | 7.5Hz TYP | |||
接口 | USB 2.0 High Speed Interface | |||
测量距离 | 10米 | |||
读数视场 | 1600″ (arc sec.角秒) | 1200″ (arc sec.角秒) | 1200″ (arc sec.角秒) | |
分辨率 | 0.1″ (arc sec.角秒) | 0.1″ (arc sec.角秒) | 0.05″ (arc sec.角秒) | |
测量 | ±0.5″ (arc sec.角秒) | ±0.3″ (arc sec.角秒) | ±0.2″ (arc sec.角秒) |
|
±1″ (arc sec.角秒) | ±0.5″ (arc sec.角秒) | ±0.5″ (arc sec.角秒) |
| |
重复性 | 0.25″ (arc sec.角秒) | 0.15″ (arc sec.角秒) | 0.1″ (arc sec.角秒) | |
外形尺寸（不含底座） | 275mm(L)×64mm(W)×95mm(H) | 375mm(L)×64mm(W)×95mm(H) | ||
重量（不含底座） | 1.5KG |
