DG变压器系列
▲产品概述
无论试验、加热均需从电源电压以升流，使次级电流达数千或万余安培，本系列产品的产品初级电压一般为220、380伏或650伏，其次级电压由升流大小而不同，自成一个系列，供工矿企业采用。在采用本系列产品时一般需要在电源前测加装电压调整器，使次级测于级调节。部分产品备有初级分接头，允许切段电源后调节电压。
▲产品用途
DG型低电压变压器系列适用于额定效率为50赫滋的开关、电流互感器或其他电器设备的连续负载试验及作升流之用。
▲结构特征

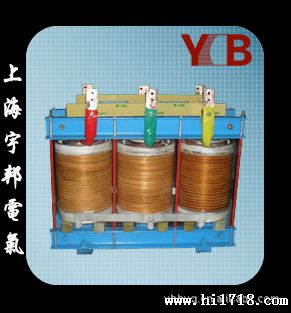

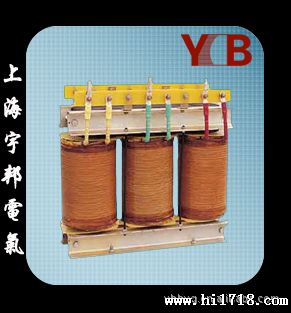

本系列产品初级线圈一般为圆筒式、次级一般为裸异体弯制成的螺旋式线圈，初级线圈一般无调压抽头，次级线圈电压的变换是由串、并联接而，线圈连接组合均为1/1-12。变压器铁心一律采用心式铁心，由电工硅钢片迭积而成，铁柱采用多级阶梯的圆截面；铁芯采用矩形或凸字形截面，在上、下铁轭的正、反两侧利用型钢作夹件，通过夹轭螺杆以压紧铁心的目的。

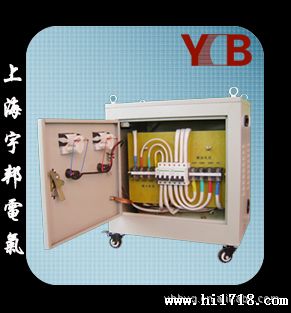

▲变压器--外形尺寸 (DG、SG单三相干式变压器)
型号(KVA) | 外形尺寸 | 安装尺寸(cm) | 外壳尺寸 | 变压器重量(kg) |
SG-10 | 42×21×42 | 135×310 | 70×35×77 | 90 |
SG-20 | 52×24×52 | 155×400 | 70×35×77 | 180 |
SG-30 | 55×28×65 | 165×400 | 80×40×87 | 220 |
SG-40 | 61×30×65 | 170×400 | 80×40×87 | 265 |
SG-50 | 61×30×65 | 175×400 | 100×50×104.5 | 295 |
SG-60 | 70×32×66 | 190×450 | 100×50×104.5 | 370 |
SG-70 | 70×32×66 | 190×450 | 100×50×104.5 | 400 |
SG-80 | 70×35×67 | 195×450 | 100×50×104.5 | 450 |
SG-100 | 75×35×68 | 210×450 | 100×50×104.5 | 490 |
SG-120 | 75×35×68 | 215×450 | 100×50×104.5 | 520 |
SG-150 | 85×37×68 | 230×450 | 120×65×114.5 | 650 |
SG-200 | 95×45×68 | 290×450 | 120×65×114.5 | 850 |
SG-250 | 95×45×83 | 290×450 | 120×70×124.5 | 1080 |
SG-300 | 105×45×95 | 290×450 | 120×70×124.5 | 1350 |
