热式气体质量流量计
1．概述
KD-RS热式气体质量流量计是利用热传导原理测量流体流量的仪表。该仪表采用恒温差法对气体流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等优点。
KD-RS传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路，一个传感器测量流体温度，另一个传感器维持高于流体温度的恒温差，可在高温和高压条件下进行流量测量。
KD-RS热式气体质量流量计具有如下技术优势：
●真正的质量流量计。对气体流量测量无需温度和压力补偿，测量方便、准确。可得到气体的质量流量或标准体积流量。
●大的量程比。可测量流速高至100m/s和0.1 m/s。适于贸易结算或气漏。
●数字化设计。整机数字化电路测量，测量准确、维护方便。
●卓越的管理功能。可查询十年内的测量数据，断电数据不会丢失。
2．技术特性
技术参数表
型式 | 一体机 |
测量介质 | 各种气体（非气体），乙炔除外 |
管径范围（mm） | DN25～6000 |
流速范围（m/s） | 0.1～100 |
（％） | &plun;1.0 |
介质温度 | -10～+200℃ |
工作压力 | 5MPa（） |
供电电源 | 24VDC /220VAC 2A |
响应速度（S） | 1 |
输出信号 | 4-20mA（两线制300 负载）RS－485（光电隔离） |
管道材质 | 碳钢、不锈钢、塑料等 |
显示 | 内容丰富的实时界面外加18个菜单 |
显示内容 | 质量瞬时流量、标况体积瞬时流量、实时流速、输出电流、累计运行时间等 |
传感器材质 | 不锈钢（304、316、Ti） |
传感器护等级 | IP67 |
3．安装与连接
3.1一体型安装与连接要求
●如果转换器安装在室外，需加装仪表箱，避免雨淋、日晒.
●禁止安装在强烈振动的场合，禁止安装在有大量腐蚀性气体的环境。
●不要和变频器、电焊机等污染电源的设备共用一个交流电源，要时，为转换器加装净化电源。
●一体型式应至被测管路轴心，所以，测量杆长度视被测管径大小而定，定货时应说明。若不能至管道轴心，将由厂方提供标定系数，以完成准确测量。

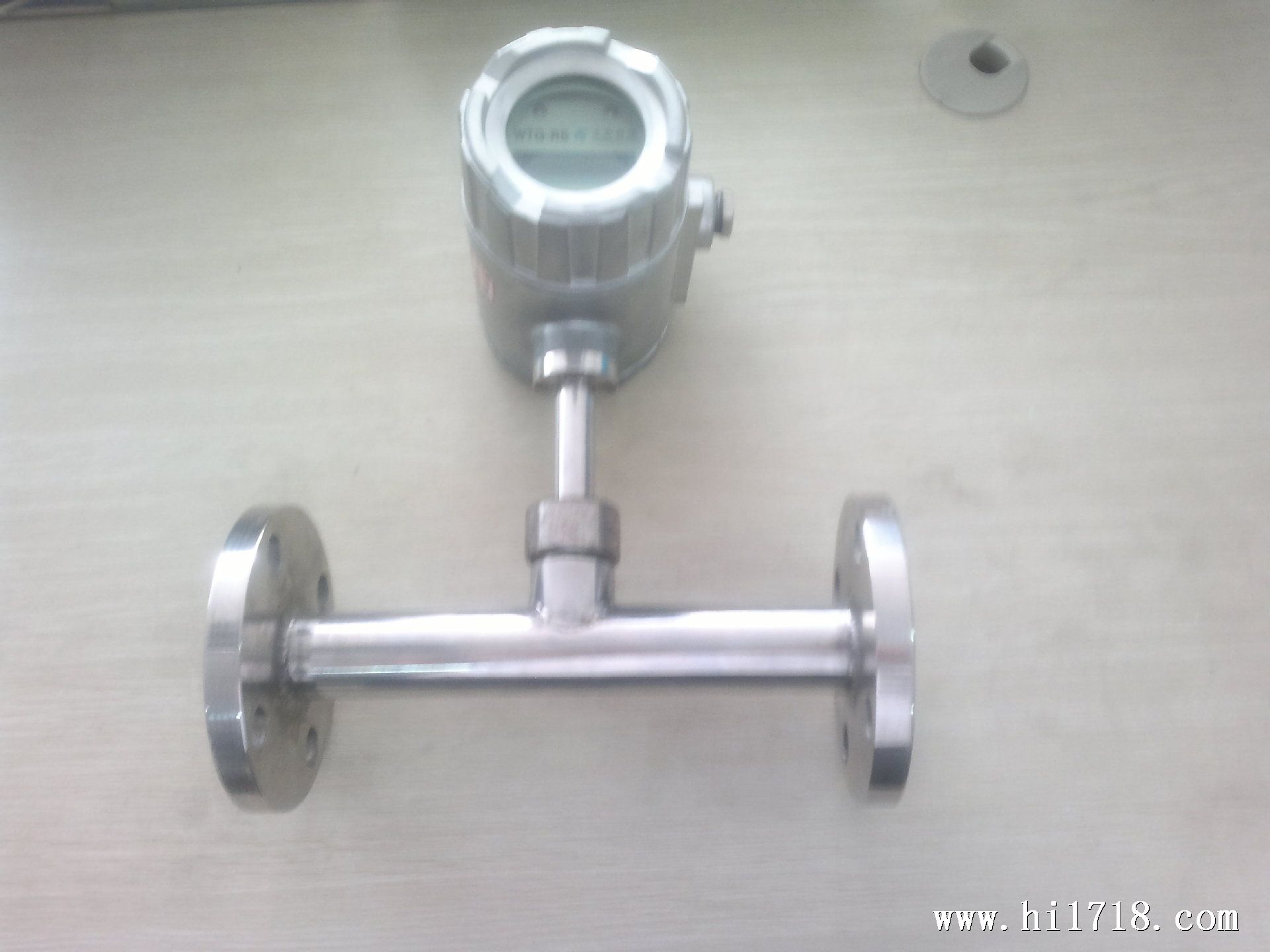

●一体型管段式采用法兰连接，合国标GB/T9119－2010，见下表。
管段传感器数据表
内径（mm） DN | 重量 （kg） | 安装长度 （mm）L | 法兰尺寸（mm） | 额定压力 （MPa） | ||
D | D0 | N xA | ||||
10 | 4.3 | 280 | 90 | 60 | 4×14 | 1.0 |
15 | 5.6 | 280 | 95 | 65 | 4×14 | |
20 | 7.8 | 280 | 105 | 75 | 4×14 | |
25 | 8.2 | 280 | 115 | 85 | 4×14 | |
32 | 9.5 | 280 | 140 | 100 | 4×18 | |
40 | 10.1 | 280 | 150 | 110 | 4×18 | |
50 | 12.2 | 280 | 165 | 125 | 4×18 | |
65 | 14.5 | 280 | 185 | 145 | 4×18 | |
80 | 17.5 | 280 | 200 | 160 | 8×18 | |
100 | 19.2 | 280 | 220 | 180 | 8×18 | |
125 | 19.6 | 290 | 250 | 210 | 8×18 | |
150 | 25.1 | 310 | 285 | 240 | 8×22 | |
200 | 40.5 | 340 | 340 | 295 | 8×22 | |
250 | 61.0 | 370 | 395 | 350 | 12×22 | |
300 | 89.0 | 410 | 455 | 400 | 12×22 | |
350 | 97.2 | 440 | 505 | 460 | 16×22 | |
400 | 102.3 | 480 | 565 | 515 | 16×26 | |
450 | 113.5 | 510 | 615 | 565 | 20×26 | |
500 | 147.8 | 550 | 670 | 620 | 20×26 | |
600 | 211.5 | 620 | 780 | 725 | 20×30 | |
700 | 331 | 690 | 860 | 810 | 24×26 | 0.6 |
800 | 489 | 750 | 975 | 920 | 24×30 | |
1000 | 810 | 890 | 1175 | 1120 | 28×30 | |
1200 | 1280 | 1030 | 1405 | 1340 | 32×33 | |
1400 | 1805 | 1160 | 1630 | 1560 | 36×36 | |
1600 | 2301 | 1290 | 1830 | 1760 | 40×36 | |
1800 | 3205 | 1430 | 2045 | 1970 | 44×39 | |
2000 | 4089 | 1560 | 2265 | 2180 | 48×42 | |
注：上表法兰按国标GB/T9119－2010给出，请用户在订货时标明对法兰要求。
