ST-X5-XX-XXX-XX系列产品

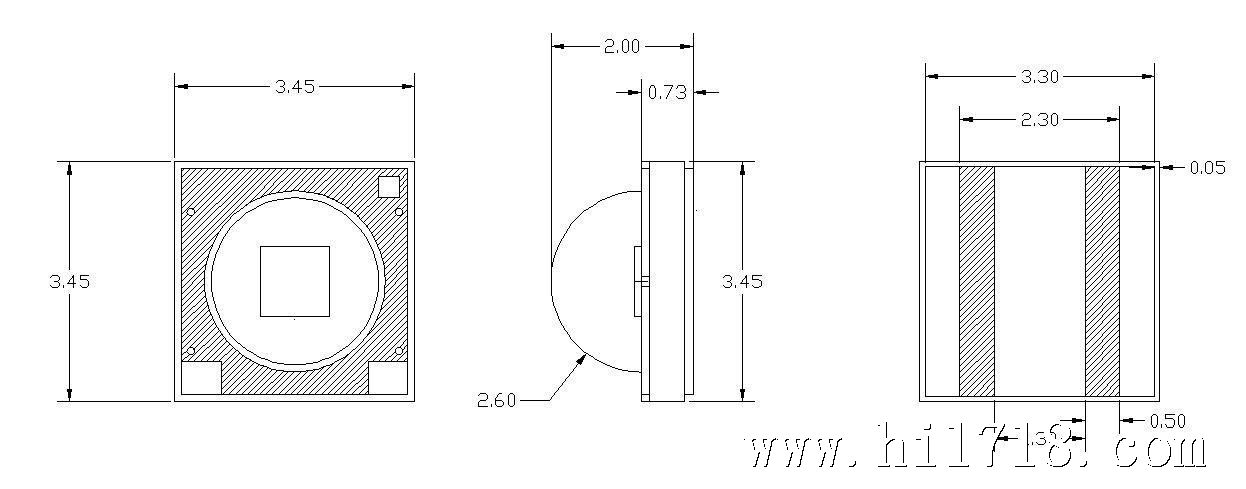

产品图纸
备注:
1.尺寸均以毫米计。
2.实物误差在&plun;0.1毫米
产品特征
陶瓷基板封装
高亮度、高光效
依据ANSI标准划分色域
小尺寸3.5X3.5mm²，发光角度120°
D保护
支持表面贴装技术(T)
典型的色温度：5000 K
典型光通量：135 lm
应用领域
户外照明应用、室内照明应用
产品物料
项目 | 描述 |
底板 | 陶瓷底板 |
外封胶 | 硅胶 |
固晶方式 | 共晶焊 |
晶片 | 倒装晶片 |
电性参数
项目 | 小值 | 典型值 | 值 | 单位 |
光通量 | 120 | 135 | 145 | lm |
正向电压 | 2.8 | 2.9 | 3.2 | V |
色温 |
| 5000 |
| K |
显色指数 |
| 70 |
|
|
发光角度 |
| 120 |
| ° |
峰值脉冲电流 |
| 500 |
| mA |
热阻 |
| 8 |
| ℃ /W |
回流焊温度 |
| 260 |
| ℃ |
光电特征曲线图：
包装规格：
包装方式：7英寸卷盘包装 (包装数量：1000 pcs)
