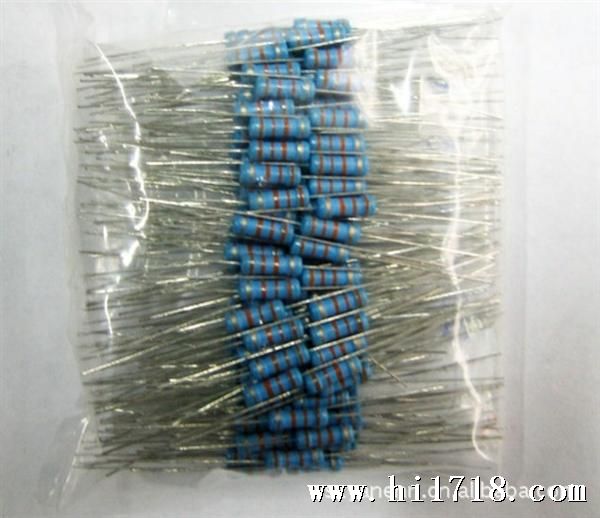

金属膜电阻阻值，金属膜电阻厂家
1、 目的
本公司所生产的金属膜电阻都有一个统一的标准
2、范围
本规格适用于本厂所生产之金属膜固定电阻器成品规格。
3、 定义
3.1 型号(te)：具有相似的设计和制造工艺，在鉴定批准或质量一致性检验中可以将它们组合在一起的
一组电子元件
3.2 额定温度：在该温度的耐久性试验条件下，可连续施加额定功耗的环境温度，本规范指 70℃。
3.3 额定功耗：在 70℃环境温度下进行 70℃耐久试验，而且阻值变化不过该试验的允许值时所允许的功耗。
3.4 额定电压：用标称阻值和额定功耗乘积的平方根计算出的直流电压或交流电压值。
3.5 元件限电压：可经连续施加在电阻器两个引出端上的直流电压或交流电压值。即本规范所指的使用电压。
3.6 缘电压：在连续工作条件下，在电阻器的各个引出端与任何导电安装面之间可以施加的峰值电压。
3.7 电阻温度系数：两个规定温度之间的阻值相对变化除以产生这个变化的温度之差。
4、职责
本规格书执行标准 GB/T 5729—2003/IEC 60115-1：2001
5、 程序内容
5.1 类型命名：类型依种类、 功率、标称电阻值及阻值容许差等，如下列号之排列构成
种类 功率 标称电阻值 电阻值容许差
RN 1/4W 150KΩ F
5.2 号之意义
5.2.1 种类：以大写英文字母 RN 表示为金属膜固定电阻器（或以商用通称 MF 代表，或以 RJ 来表示）。
a.四环电阻:
因表示误差的色环只有金色或银色,色环中的金色或银色环是第四环。
b.五环电阻:
(1)从阻值范围判断:因为一般电阻范围是0-10M,如果我们读出的阻值过这个范围,可能是环选错了。
(2)从误差环的颜色判断:表示误差的色环颜色有银、金、紫、蓝、绿、红、棕.如里靠近电阻器端头的色环不是误差颜色,则可确定为环。
【6.普通电阻的选用常识:】
a.正确选有电阻器的阻值和误差:
阻值选用:原则是所用电阻器的标称阻值与所需电阻器阻值差值越小越好。
误差选用:时间常数RC电路所需电阻器的误差尽量小。一般可选5%以内。对退耦电路,反馈电路滤波电路负载电路对误差要求不太高。可选10%-20%的电阻器。
b.注意电阻器的限参数:
额定电压:当实际电压过额定电压时,即便满足功率要求,电阻器也会被击穿损坏。
额定功率:所选电阻器的额定功率应大于实际承受功率的两才能电阻器在电路中长期工作的性。
c.要通用型电阻器:
通用型电阻器种类较多、规格、生产批量大,且阻值范围、外观形状、体积大小都有挑选的余的,便于采购、维修。
d.根据电路特点选用:
高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻。
低频电路:绕线电阻、碳膜电阻都适用。
功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器。
退耦电路、滤波电路: 对阻值变化没有严格要求,任何类电阻器都适用。
