微机原理接口基础实验系统VV511-LH-88JB

微机原理接口基础实验系统微机原理接口基础实验系统

微机原理接口基础实验系统微机原理接口基础实验系统

二、详细技术指

1、 系统提供±5V，±12V工作电源。每路均有短路保护自恢复功能。

2、系统控制部件

1）主机含8088CPU，带64KEPROM 存放系统管理程序，带两片静态RAM 62256 构成64K用户程序和。

2）采用XC9536逻辑控制器作为主控部件,使系统的硬件控制电路精简而。

3）UB/R232通信接口兼容设计。

3、的测量仪器：双通道虚拟示波器，性能指如：

?的高速双通道存储虚拟示波器，可切换为单通道提高采样率。

?带有实时X-Y示波器：自动同步显示功能。

?存储功能：存储/栽入/析历史波型。

?输入模拟电压信号幅值由软件调整，勿需硬件开关切换。

?带有幅频/相频特性虚拟示波器。可以保存波型文件，图片文件，方便插入在教学课件中。

4、常用信号源

1） 2路正负单脉冲输出。

2） 2路连续脉冲输出2MHZ和1MHZ。

3） 1路模拟量产生电路0-5V。

5、输入输出接口

1）4×6 键盘矩阵，进口键座，彩色定制键帽。

2）8位开关量输出电路。

3）12位开关量输人显示电路。

4）8只高亮LED七段数码显示器。

5）音频信号发生器，带8Ω喇叭。

6）继电器控制接口。

7）电子音响产生电路，带8Ω喇叭。

8）温度测量小信号放大电路。

9）8×8双色点阵显示电路

10）41线光柱显示电路

11）自带控制器T696C3LCD液晶显示实验电路。

7、传感器

1）光电传感器，采用T135，栅格盘，可以测量电机转速，实现电机的闭环控制。

2）PT100 温度传感器和温度测量控制实验电路。

8、执行部件

1)直流电机及驱动电路；2)三相五线步进电机20BY及驱动电路UN2003。

9、8088CPU的主要功能引脚部引出测试点，以便观察实验过程中各信号的时序波形。

10、部总线信号经过隔离引出至插孔排，同时设置20线L_DV总线插座，用于接入外扩模块，方便学生开展创新实验、或进行毕业设计与课程设计。

11、扩展2只IC-16集成电路插座，学生可以自己设计译码电路、计数器电路等。

9、联机软件：支持WINDOW9X/2000/XP平台,并提供功能强大的CAI课件，将实验原理、实验目的、原理图、芯片查询、实验源程序等集于一体，便于多媒体教学。

10、创新扩展设计（外配模块）：CAN总线通信实验电路,高数字尺显示实验模块，无线红外收发一体通信实验模块。

11、实验的连接：模块间实验线路连接：部信号采用排线连接，操作简便，连接稳定。

12、机箱：坚固型铝合金框架，厚实的 AB 塑料包角，参考外形尺寸 435×365×120mm。

三、可完成的实验项目

四、实验箱配置

序号 名称 说明 数量

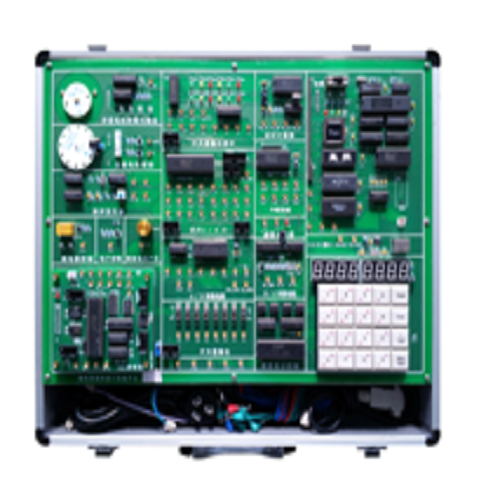

1 DVCC-88JB实验箱 含详细技术指里的部硬件（包含箱体、电源、配实验电路、双通道虚拟示波器等） 1

2 2号实验用导线 40cm 20根

3 8芯压线 30cm 4根

4 串口通信线（2、3交叉） 1.5m(示波器通信线) 1根

5 串口通信线（2、3直连） 1.5m(系统通信线) 1根

6 方口UB线 1.5m(UB通信实验用） 1根

7 交流电源线 1.5m 1根

8 整实验指导书 1

9 软件光盘 联机软件和实验例程 1

以是选配件

1 单色点阵显示模块 16×16点阵显示电路 1

2 双色点阵显示电路 一片8×8双色显示和驱动电路 1

3 LCD液晶显示模块 1602LCD显示、实时时钟D1302，并可以扩展12864图形LCD。 1

4 无线收发一体通信模块 用A7105实现2.4GIM无线通信 1

5 CAN总线通信模块 1

附：使用本实验箱需配仪器仪表：电脑、表和示波器（可以选配，实验箱自带建议示波器）。
