- 产品品牌：
- SMWEI
- 产品型号：
- SMW-GSC
- 制作工艺：
- 集成
- 输出信号：
- 数字型
| 加工定制:是 | 种类:位移 |
| 材料:金属 | 材料物理性质:半导体 |
| 材料晶体结构:单晶 | 制作工艺:集成 |
| 输出信号:数字型 | 防护等级:IP67 |
| 线性度:0.01（%F.S.） | 重复性:0.005（%F.S.） |
| 分辨率:0.005 |

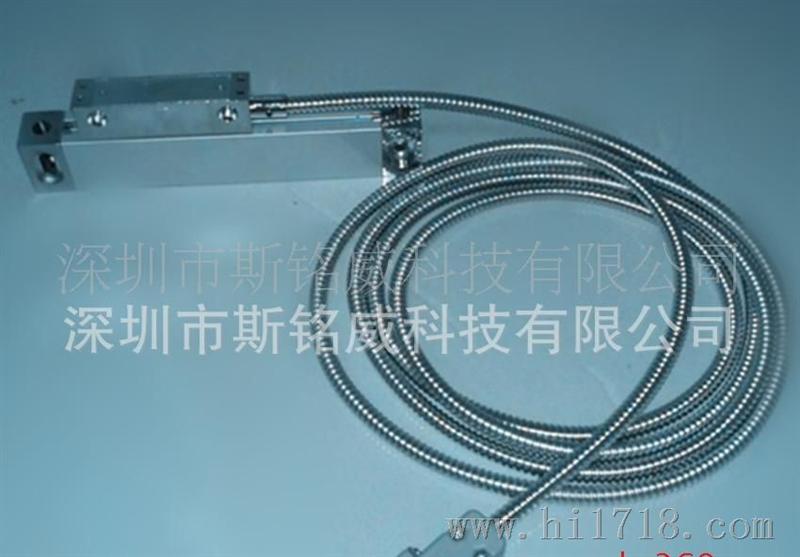

光栅线位移传感器
光栅尺参数：
栅距：0.01mm(100线对/mm)、0.02mm(50线对/mm)、0.04mm(25线对/mm)
：±0.008mm、±0.01mm、±0.015mm、(20℃ 1000mm)
响应速度：60m/min(0.005mm) 25m/min(0.001mm)
测量范围：10mm～30000mm以内任意选择
分辨率为：0.5u-1u-5u-10u-25u
输出讯号：TTL方波、HTL方波、RS422信号、正弦电压信号1Vp
供应电压：5V、12V、15V、24V
参考标记：间隔25mm、50mm、100mm、200mm、或全行程任意位置设一个位置参考点(ABS)
工作温度：0-45℃ 存储温度：-40℃-55℃
光栅尺定义：
光栅尺通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高位移传感器。光栅线位移传感器主要应用于直线移动导轨机构，可实现移动量的显示和自动控制，广泛应用于金属切削机床加工量的数字显示和CNC加工中心位置环的控制。该产品已形成系列，供不同规格的各类机床选用，量程从10毫米至30米，覆盖几乎全部金属切削机床的行程。
光栅尺分类如下：
5V，12V，15V，24V的方波，细分尺，正弦尺，也有专为火花机提供的抗干扰能力强的正反码信号尺，及与电脑数控机床相连的高功率光栅尺。
结构分A型尺和B型尺两种。A型尺长可做1米，B型尺30米内任选。
另外可分为敞开式和封闭式两类。其中敞开式为高型，输出波型为正弦波，主要用于精密仪器的数字化改造分辨率可达０.１um。封闭式则主要用于普通机床、仪器的数字化改造，输出波型为方波。
光栅尺主要应用:
1、各类测量机构、仪器的位移测量：弹簧试验机、三坐标机、投影仪
2、各类机床的数显系统：车床、铣床、磨床、镗床、电火花、精密仪器等
3、各类数控机床的配套使用：数控铣、加工中心、数控磨等
4、配接PLC,用于各类自动化机构的位移测量.
产品特点：
1、先进的光学测量系统，采用可靠耐用的高五轴承系统设计， 保证光学机械系统的稳定性，优异的重复定位性和高等级测量。
2、传感器采用密封式结构，性能可靠，安装方便。
3、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。
4、具体高水平的抗干扰能力，稳定可靠。
5、光源采用进口红外发光二极管，体积小寿命长。
6、信号线采用多层隔离线网及金属软管保护，防水及抗干扰性能优良
7、采用先进的光栅制作技术，能制作各规格的高光栅玻璃尺。
光栅尺定义
光栅尺通过摩尔条纹原理，通过光电转换，以数字方式表示线性位移量的高位移传感器。光栅线位移传感器主要应用于直线移动导轨机构，可实现移动量的显示和自动控制，广泛应用于金属切削机床加工量的数字显示和CNC加工中心位置环的控制。该产品已形成系列，供不同规格的各类机床选用，量程从10毫米至30米，覆盖几乎全部金属切削机床的行程。
光栅尺基本参数
|
型号 |
SMW-GSC5-M-300mm |
订货参考 |
|
有效量程（mm） |
10～1000 |
|
|
栅距（mm） |
0.01mm(100线对/mm) 0.02mm(50线对/mm) 0.04mm(25线对/mm) |
|
|
分辨率（μm） |
0.5μm 1μm 5μm 10μm |
|
|
响应速度(m/min) |
60m/min(0.005mm) 25m/min(0.001mm) |
|
|
（mm） |
±0.008mm、±0.01mm、±0.015mm、(20℃ 1000mm) |
特殊要求需在订货时注明 |
|
零位参考点 |
间隔25mm 50mm 100mm或全量程任意位置设一个值参考点(ABS) |
|
|
输出信号 |
TTL方波 HTL方波 RS422信号 正弦电压信号1Vp-p |
|
|
电源 |
（5V、12V、15V、24V）±5% |
|
|
工作温度℃ |
0～+45℃ |
|
|
存储温度℃ |
-40℃～+55℃ |
光栅尺主要应用
1、各类测量机构、仪器的位移测量：弹簧试验机、三坐标机、投影仪
2、各类机床的数显系统：车床、铣床、磨床、镗床、电火花、精密仪器等
3、各类数控机床的配套使用：数控铣、加工中心、数控磨等
4、配接PLC,用于各类自动化机构的位移测量.
产品特点
1、先进的光学测量系统，采用可靠耐用的高五轴承系统设计， 保证光学机械系统的 稳定性，优异的重复定位性和高等级测量。
2、传感器采用密封式结构，性能可靠，安装方便。
3、采用特殊的耐油、耐蚀、高弹性及抗老化塑胶防水，防尘优异，使用寿命长。
4、具体高水平的抗干扰能力，稳定可靠。
5、光源采用进口红外发光二极管，体积小寿命长。
6、信号线采用多层隔离线网及金属软管保护，防水及抗干扰性能优良
7、采用先进的光栅制作技术，能制作各规格的高光栅玻璃尺。
