一.概述
本仪器适用于新产和修理后及使用中的百分表、杠杆式百分表及量程6-450mm的内径百分表的综合性检定。本检定仪符合JJG201-99＂指示类量具检定仪＂国家计量检定规程要求。
本检定仪可检定：
1.百分表：可检测杆受径向力时对示值的影响、示值变动性、测力、示值误差、回程误差。
2.杠杆式百分表：可检示值误差、回程误差、示值变动性。
3.内径百分表：可检量程6-450mm以内的内径百分表的示值误差、相邻误差(涨簧式和钢球式内径表除外)。
二.结构

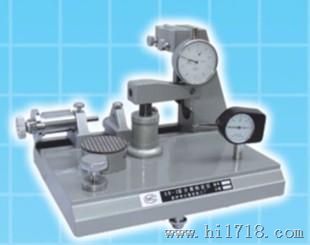

图1 SB-3型百分表检定仪结构示意图
1.示值定位装置 2.测微头座 3.固定螺纱 4.测杆 5.偏心锁紧轴 6.百分表座 7.升降轴固紧螺钉 8.旋臂 9.V型压板固紧螺钉 10.V型压板 11.V型夹座 12.立柱 13.旋臂固紧螺钉 14.指针式扭簧测力计 15.底座 16.升降立柱 17.水平脚 18.带筋平台 19.升降调节螺钉 20.固紧螺钉 21.杠杆百分表夹具 22.V型托架 23.半圆柱形侧块
三.主要技术要求
1.仪器在0-25mm内、示值误差不大于0.004mm、在任意10mm范围内示值误差不大于0.003mm、任意1mm范围内不大于0.002mm、回程误差不大于0.001mm。
2.测力计有效测量范围0-1.6N，分度值0.1N。
3.带筋平台平面度不大于0.001mm、表面粗糙度不大于0.05um。
4.半圆柱形侧块平行度不大于0.001mm。
四.百分表检定方法
⑴测杆受径向力时对示值影响的检定
将百分表装夹在旋臂8，转向带筋平台18上方。然后将半圆侧块放在带筋平台面上，旋转升降调节螺钉19，使百分表测头与半圆柱侧块的圆柱面位置接触。锁紧升降轴固紧螺钉7和旋臂固紧螺钉13。将侧块以带筋平台面为基准，前、后、左、右四个方位分别移动各两次。测量时测点不得离开半圆柱面。同一方位上移动侧块，百分表上指示的值的差值应不超过JJG34-96检定规程的要求。
该检定要求在百分表行程的始、中、末三个位置上进行。
检定前，带筋平台、半圆柱形侧块工行面必须去油，擦试清洁。
图2 测杆受径向力时对示值影响的检定
⑵示值变动性的检定
根据上述方法装夹百分表与半圆柱形侧块。百分表测头应与侧块平面部分接触。在百分表工作行程的始、中、末三个位置上，分别调整指针对准某亠刻度，提升测杆各五次，每五次中读数和读数之差即为该位置上的示值变动性。检定结果应符合JJG34-96检定规程的要求。该顶目的检定应锁紧有关紧固螺钉。
检定前，带筋平台、半圆柱形侧块工作面必须去油，擦洗清洁。
图3 示值变动性的检定
⑶测力的检定
从带筋平台上移走半圆柱侧块。松开螺钉7逆时针旋转旋臂140°到达底座右侧测力悬臂的测力线位置，在百分表行程的始、中、未、三个位置(正向)上使百分表测头与测力悬臂依次相接触，并记录测力值。接着使百分表测头反向运动，即按工作行程未、中、始三个位置，使百分表测头与测力悬臂依次相接触，并记录测力值。应符合JJG34-96检定规程的要求。
图4 测力的检定
⑷示值误差及回程误差的检定
经过上述三个项目的检定后，将百分表从臂上
取下，安装于示值检定器的百分表座6，固紧螺钉3，将测微头座2移至相应位置，使侧杆4与百分表测量头接触。检定结果应符合JJG34-96规程规定的要求。(注意：示值定位装置的等分套每一间隔值是0.1mm)
图5 示值误差的检定
五.内径百分表的检定
内径百分表示值误差和相邻误差的检定
将内径百分表装入v形夹座11上，在底座15上取下百分表座6，将测微头座2移至
相应有效距离。使侧杆与内径 表活动量头接触，固紧测微头 座上的偏心锁紧轴，然后按规程JJG36亠89规程检定。
注意：随内径百分表测量杆的粗细，V形压板10可正反向使用。
图6 内径百分表示值误差的检定
六.杠杆百分表的检定
⑴示值变动性的检定
将杠杆百分表夹具21安装在旋臂8上，调整旋臂至足够高度，装上被检杠杆百分表。旋转旋臂至带筋平台18位置，使杠杆百分表测头与半圆柱形侧块 23点接触。按JJG35-92规程10.2的检定法检定。
检定前，带筋平台、半圆柱形侧块工作面必须去油，擦洗清洁。
图7 杠杆百分表示值变化的检定
⑵示值误差和回程误差的检定
如图8所示，将升降杆4夹在V形压板2夹紧。将杠杆百分表￠8接柄装入升降杆￠8孔，并用紧固螺钉1固紧。然后调整V型块3，使杠杆百分表测头调整到与测杆7的端面合适接触位置，锁紧紧固螺钉5、6、8即可按JJG35-92规定进行检定。
图8 杠杆百分表夹器安装图
七.仪器的维护与保养
1.仪器应放在干燥和温度适宜的室内，注意保持清洁，使用前应将各工作面用汽油擦试干净。
2.每次使用完毕也必须用汽油擦洗干净，并涂上防锈油。罩上仪器套。
3.如长期不使用或在霉雨季节，必须定期将仪器进行清洗、保养。
4.定位装置活动部分要定期用钟油或20号机械油润滑。
.
八、仪器成套性
1.SB-3型百分表检定仪一台。
2.半圆柱形侧块一件。
3.V形托架一件。
4.杠杆百分表夹具二件。
5.SB-3型百分表检定仪使用说明书一份。
6.产品合格证书一份。
7.泡沫包装箱一只。
